Доработка блоков питания Samsung — уменьшение тока подсветки

BN44-серия, драйверы SEM5027, SLC1012C, SLC2012M, 7014X (MAP3511), BD94062F, BD9397EFV. Серии D, E, F, H, J, K, M, N, TU.

50
карточек

Samsung

📷
Фото платы
BN44-00605A
R9110
Samsung UE32F5000AK / UE32F5300AK / UE32F5500AK
БП: BN44-00605A SEM5027A ~330 мА
Также: UE32F5010AK, UE32F5020AK. Самая массовая неисправность подсветки у Samsung 32" серии F.
🔧
Датчик тока — резистор R9110 = 3,6 Ом (номинал подписан на плате). Находится в цепи: сток полевика → R9110 → C9192.

Заменить R9110: 3,6 Ом → 4,7 Ом (−25%). Опытные мастера ставят 5,6 Ом — ещё меньше ток, возвратов нет.

Бюллетень Samsung: параллельно R9509 поставить 18 кОм. Отключить кабель от MainBoard, включить ТВ, VR9530 выставить 1,044 В ±2%.
✓ Результат: ~330 → 250 мА (4,7 Ом) или ~200 мА (5,6 Ом)
📋
Внимание: линейки D2GE-320SC0-R3 (650 мм) НЕ совместимы с D2GE-320SC1-R3 (655 мм). Если маркировка SHARP_FHD — нужны 655 мм.
📷
Фото платы
BN44-00501A
R9131
Samsung серия D/E 32"
БП: BN44-00501A SLC2012M (ключ внутри)
🔧
Ключ ON/OFF внутри микросхемы. Датчик тока R9131 подключен от вывода 8 (SENSE) на корпус.
Увеличить R9131: 3,5 Ом → 4,3 Ом.
✓ Результат: −20%
📷
Фото платы
BN44-00493B
R9113
Samsung UE32EH5007K / UE32EH5300 / UE32EH5307 (серия EH, 32")
БП: BN44-00493B SLC1012C (FAN7340) 256 мА
Панели: DE320BGM-C1, LTJ320HN07-L. Светодиоды 3V 1Вт, 4 ленты × 10 шт. 32F-3535LED-40EA. Ключ ON/OFF встроен в ШИМ.
🔧
Увеличить R9113 (вывод 8 SENSE → корпус): 3,3 Ом → 4,7 Ом.
✓ Результат: 256 → 188 мА (−27%)
📷
Фото платы

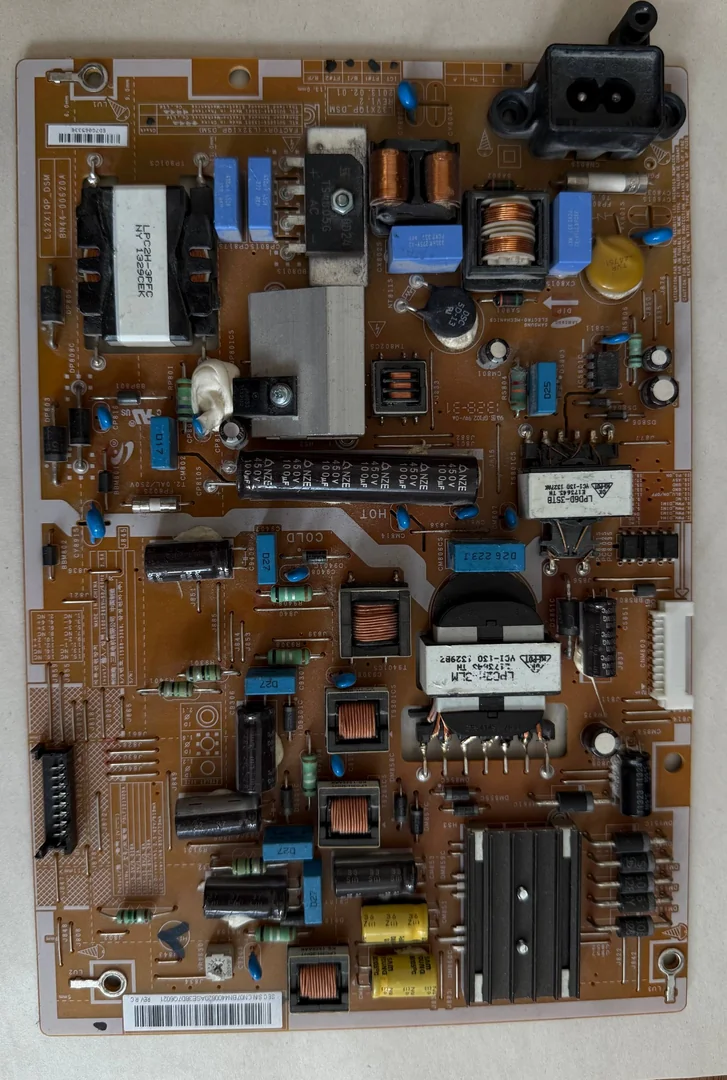

BN44-00622B
подстроечный рез.
Samsung UE32F6400 / UE40F6400 / UE40F6650 / UE46F6400
БП: BN44-00620A / 00622B / 00623B Подстроечный резистор
6000-я серия, 2012–2013 гг. Есть бюллетень Samsung.
🔧
Ограничение тока производится подстроечным резистором на плате БП. Крутить отвёрткой до снижения тока на 10–15%.
✓ Результат: −10–15% (бюллетень Samsung)
📷
Фото платы
R9221, R9121
Samsung UE42F5500AK
БП: BN44-00609F 2 канала
🔧
Заменить R9221 и R9121: 3,6 Ом → 4,7 Ом.
Альтернатива: в парах R9109/R9110 и R9209/R9210 заменить по одному 4,7 Ом → 10 Ом.
✓ Результат: −25…40%
📷
Фото платы
BN44-00770A
датчик тока 3 Ом
Samsung UE40H5303
БП: BN44-00770A 7014X 420 мА
🔧
Понижающий LED-драйвер на 7014X. Датчик тока — набор резисторов по 3 Ом в истоке силового ключа.
Удалить один из резисторов 3 Ом.
✓ Результат: 420 → 220 мА
📷
Фото платы
BN44-00947A
R9873
Samsung серия N (понижающий драйвер)
БП: BN44-00947A / BN44-00947G BD94062F
🔧
Понижающий прямоходовой драйвер BD94062F. Формула: I = 0,35 × Vadim / Rset.
Резистор R9873 = 1 Ом. Выпаять один конец и впаять последовательно 0,33 Ом. Ток уменьшится на 33%.
✓ Результат: −33%
📷
Фото платы
серия LN
датчик тока
Samsung серия LN (32"–46")
400 мА
Приходят сразу после гарантии с массовым выходом диодов.
🔧
В токовом датчике — убрать 2 гирлянды из набора резисторов 3,9 + 4,3 Ом. Клиенты не замечают изменений яркости.
✓ Результат: 400 → 200 мА
📷
Фото платы
BN44-00696A
7014X pin 8
Samsung UE32H4000AK / UE32H4270AU / UE32H4510AK
БП: BN44-00696A 7014X (≈MAP3511) 450 мА
Панель: HH032AGH-R1. Ключи: KF4N20.
🔧
Ток регулируется по pin 8 драйвера 7014X.
Уменьшить резистор с 27 кОм до 10 кОм, затем подстроечным резистором на плате довести ток до нужного значения. Контроль по напряжению на R9101 (должно быть чуть ниже 0,5 В при отключённом кабеле от MainBoard).
✓ Результат: 450 → ~250–300 мА
📷
Фото платы
BN44-00697A
R9101
Samsung UE32H5000AK
БП: BN44-00697A 7014X 400 мА
4 планки по 7 LED 3V 2,4W (3535).
🔧
Добавить резистор 1 Ом в позицию R9101 (добавить последовательно к существующему).
✓ Результат: 400 → 250 мА
📷
Фото платы
BN44-00422B
SLC3011M
Samsung UE40D5000PW
БП: BN44-00422B SLC3011M
🔧
Доработка аналогично SLC-серии: увеличить датчик тока с вывода SENSE.
✓ Результат: −20–25%
📷
Фото платы
BN44-00852A
R9842 + VR9851
Samsung UE43J5272 / UE42H5300AU
БП: BN44-00852A (BN44-00852AF) 70152 540 мА
🔧
Заменить R9842: 0,9 Ом → 1,65 Ом.
Дополнительно: в небольших пределах подрегулировать подстроечным резистором VR9851.
✓ Результат: 540 → 310 мА
📷
Фото платы
BN44-00876A
R9137
Samsung UE49KU6470U
БП: L55E6_KHS (BN44-00876A)
🔧
Заменить R9137 на SMD 303 (30 кОм). Ток уменьшится на ~200 мА без регулировки подстроечника.
Альтернатива: поднять R9137, припаять SMD 103 (10 кОм) и крутануть подстроечник до конца влево.
✓ Результат: −200 мА
📷
Фото платы
BN44-00932N
R9101
Samsung UE50RU7100
БП: BN44-00932N
🔧
Увеличить R9101 и снизу убрать один SMD-резистор. К R9101 добавить последовательно ~2 Ом.
✓ Результат: снижение тока
📷
Фото платы
BN44-00622B
VR9001 + R9009–R9011
Samsung UE40F6400 / UE40F6650 (метод ADIM)
БП: BN44-00622B 4 канала, VR9001
Продвинутый метод через делитель ADIM, а не через датчики тока 2,2 Ом.
🔧
Метод 1 (простой): Потенциометр VR9001 — выкрутить до конца против часовой стрелки (минимум тока).
Метод 2 (расширение диапазона): Параллельно одному из резисторов R9009, R9010 или R9011 (все по 2,4 кОм) припаять 1,5 кОм сверху. Это уменьшит верхнее плечо делителя и снизит напряжение на входе ADIM.
✓ Результат: управляемое снижение тока
📷
Фото платы
BN44-00873C
R9111, R9211
Samsung UN65MU6290 (US-модель, 65")
БП: BN44-00873C (L65E6NV_MSM) 2 канала, 2×54 LED
ShopJimmy продаёт готовые mod-kit для этой модели. Также IC9101, Q9101C, Q6201C могут выйти из строя вместе с LED.
🔧
Заменить R9111 и R9211 на 4,7 Ом (ShopJimmy mod kit). Диоды будут работать значительно холоднее.
При мерцании после замены LED — менять также IC9101, Q9101C и Q6201C.
✓ LED работают значительно холоднее, ресурс увеличивается
📷
Фото платы
BN44-00774A
Samsung UN55J6200AF / UN55J6201AF / UN55H6203AF
БП: BN44-00774A
Ленты: BN96-28772A / BN96-28773A. Высокая частота отказов LED.
🔧
Увеличить датчик тока после замены LED-лент. Проверить резисторы у LED-разъёма.
⚡ Высокая частота отказов — обязательна доработка!
📷
Фото платы
Samsung 48"
194V 430mA
Samsung UN48 (48", 6 лент по 9 LED)
430 мА при 194V
6 лент по 9 SMD LED (3,6V на диод), все последовательно. Характеристики указаны на плате БП.
🔧
Увеличить датчик тока на 10–20% для снижения рабочей температуры LED.
✓ Результат: снижение тока на 15–20%
📷
Фото платы
BN44-00932B
R9101 R9201 R9125 R9225
Samsung UE49NU7100U / UE49NU7120 / UE55NU7300 (BN44-00932B)
БП: BN44-00932B SLM4283A (Step-Down) 340 мА
Также: UE55NU7172U, UE55NU7470U (BN44-00932C). Подсветка торцевая AOT_49_NU7300_NU7100. Характерный дефект: оплавление световода.
🔧
Два канала, в каждом R + SMD параллельно. Исходно: R9101 = 1,7 Ом ∥ R9125 = 33 Ом → итого ~1,6 Ом (340 мА).

Шаг 1: Удалить R9125 и R9225 (SMD 33 Ом) → 1,7 Ом → 320 мА.
Шаг 2: Заменить R9101 и R9201 (1,7 Ом) на 2,35 Ом (запаять пару SMD 4,7 Ом параллельно) → 230 мА.
✓ Результат: 340 → 230 мА (−32%). Температура LED упала почти втрое.
📷
Фото платы
BN44-00932C
R9101 R9201
Samsung UE49NU / UE55NU серия (BN44-00932C)
БП: BN44-00932C SLM4283A (Step-Down)
Также: UE49NU7670, UE55NU7470U. Аналогичная схемотехника с BN44-00932B.
🔧
Заменить R9101 и R9201 на 2,4–3,3 Ом × 2 Вт. Аналогично BN44-00932B.
✓ Результат: снижение тока на 30–40%
📷
Фото платы
BN44-00422B
SLC3011M
Samsung UE40D5520RW / UE40D5000PW
БП: BN44-00422B SLC3011M
🔧
Увеличить номинал датчика тока — резисторы в истоке ключа драйвера SLC3011M. Подобрать увеличение на 25–30%.
✓ Результат: снижение тока ~25%
📷
Фото платы
BN44-01955
датчик тока
Samsung (BN44-01955)
БП: BN44-01955
После замены светодиодов обязательно уменьшить ток для предотвращения повторных отказов.
🔧
Увеличить датчик тока подсветки — низкоомные резисторы в истоке ключа. Увеличить общее сопротивление на 25–30%.
✓ Результат: снижение тока на 25–30%
📷
Фото платы
BN44-00868A
датчик тока
Samsung UE49K5100BU (49")
БП: BN44-00868A
🔧
Увеличить датчик тока — найти низкоомные резисторы в истоке ключа LED-драйвера и увеличить общее сопротивление на 25–30%.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
BN44-00604B
SLC1012C R9113
Samsung UE32F4000AW / UE32F4020AW (32")
БП: BN44-00604B SLC1012C 240 мА
Подсветка: 2013SVS32. Панель: CY-HF320AGLV1V. Ключ 12N60NZ. Аналогичная схемотехника с BN44-00493B.
🔧
Увеличить R9113 (вывод 8 SENSE SLC1012C → GND). Штатный 3,3 Ом → 4,3–4,7 Ом.
✓ Результат: 240 → ~180 мА (−25%)
📷
Фото платы
BN44-00666A
датчик тока
Samsung UE40FH5007K (40")
БП: BN44-00666A
🔧
Увеличить датчик тока — низкоомные резисторы в цепи LED-драйвера. Увеличить на 25–30%.
✓ Результат: снижение тока ~25%
📷
Фото платы
BN44-00615B
SEM5027 R9110
Samsung UE40F6100AK / UE46F6100AK (BN44-00615B)
БП: BN44-00615B SEM5027
Аналогичная схемотехника с BN44-00605A. Доработка по сервисному бюллетеню Samsung.
🔧
Увеличить R9110: 3,6 Ом → 4,7–5,6 Ом. Второй способ: подстроечником VR9530 выставить 1,044V на R9110 (добавить 18 кОм ∥ R9509).
✓ Результат: снижение тока ~25–35%
📷
Фото платы
BN44-00876A
SM1251 R9165
Samsung UE49MU6400 / UE49MU6450 / UE49KU6470 / UE49KU6670 (49")
БП: BN44-00876A (L55E6_KHS) SM1251
Edge LED, Step-Down драйвер SM1251. Также BN44-00876C/D.
🔧
Заменить R9165 на 1,8–2,4 Ом × 2 Вт.
✓ Результат: снижение тока ~25–30%
⚡ Step-Down драйвер SM1251!
📷
Фото платы
BN44-00852A
SLC7015R
Samsung UE43J5272AU / UE43J5202AU (43")
БП: BN44-00852A (L48MSF_FDY) SLC7015R
Direct LED. Ключи K5N50. Step-Down драйвер SLC7015R (аналог 7014X/MAP3511).
🔧
Увеличить Rcs (датчик тока в истоке ключа) в 1,5–2 раза.
✓ Метод: подбор Rcs по даташиту SLC7015R
⚡ Step-Down драйвер!
📷
Фото платы
BN44-00956A
R9873
Samsung UE43N5500 / UE43N5510 / UE43N5540 / UE43N5570 (43")
БП: BN44-00956A BD94062F
Step-Down драйвер BD94062F. I = 0.35×Vadim / Rset.
🔧
Заменить R9873 на 1,6–2,2 Ом × 2 Вт.
✓ Результат: снижение тока ~25–35%
⚡ Step-Down драйвер BD94062F!
📷
Фото платы
BN44-00957A
R9873
Samsung UE49N5500 / UE49N5510 / UE49N5540 / UE49N5570 (49")
БП: BN44-00957A BD94062F
Аналог BN44-00956A для 49". Step-Down BD94062F, R9873.
🔧
Заменить R9873 на 1,6–2,2 Ом × 2 Вт.
✓ Результат: снижение тока ~25–35%
⚡ Step-Down драйвер BD94062F!
📷
Фото платы
BN44-00947J
R9101
Samsung UE43RU7090 / UE43RU7100 / UE43RU7200 / UE43RU7400 (43")
БП: BN44-00947J
🔧
Заменить R9101 на 2,6–3,3 Ом × 2 Вт.
✓ Результат: снижение тока ~25–35%
📷
Фото платы
BN41-02582B (MainBoard+PSU)
Samsung UE32N5000AU / UE32N4000AU / UE32N4010AU (BN41-02582B)
БП: BN41-02582B (MainBoard+PSU) Драйвер: встроен 737 мА
Также: Серия N 32". Подсветка: 2 планки.
🔧
Ток 737 мА — сильно завышен. Датчик тока — низкоомные резисторы рядом с LED-разъёмом на основной плате.

Увеличить сопротивление датчика удалением 1–2 резисторов. Цель — 400–500 мА.
✓ Результат: 737 → 400–500 мА
📷
Фото платы
BN41-02358C (BN94-08230A)
Samsung UE32J5005AK / UE32J4000AK / UE32J5000AK (BN41-02358C)
БП: BN41-02358C (BN94-08230A) Драйвер: BD9397EFV 461 мА
Также: Серия J 32".
🔧
Драйвер BD9397EFV. Датчик тока — 5 × 2,2 Ом (0603): R1423, R1421, R1419, R1417, R1415.

Удалить 1–2 шт. — ток ↓ пропорционально.
✓ Результат: 461 → 300–350 мА
📷
Фото платы
BN44-00609F (L42SFV_DSM)
Samsung UE39F5000AK / UE39F5020AK / UE42F5000AK (BN44-00609F)
БП: BN44-00609F (L42SFV_DSM) Драйвер: встроен (2 канала) ~450 мА/канал
Также: Серия F 39–42".
🔧
2-канальная подсветка. Пары: R9109+R9110 и R9209+R9210.

В каждой паре заменить 4,7 Ом на 10 Ом — ток ↓ ~30–40% в каждом канале.
✓ Результат: ток ↓ ~30–40% в каждом канале
📷
Фото платы
BN44-00801A (L32SF_FSM)
Samsung LT32E310EX/RU (BN44-00801A)
БП: BN44-00801A (L32SF_FSM) Драйвер: встроен ~400 мА
Также: Мониторы Samsung TE310.
🔧
Датчик тока — низкоомные резисторы рядом с LED-разъёмом.

Увеличить сопротивление датчика удалением 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
BN44-00518B
Samsung UE40ES6307U / UE40ES6307UXRU (Edge LED, 40")
БП: BN44-00518B Драйвер: встроен ~180 мА
Также: Панель LTJ400HV05-L.
🔧
Edge LED подсветка. Увеличить номинал резистора датчика тока на 30–50%.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
BN44-00724 (L75X1T_EHS)
Samsung UE75H6400 (75", BN44-00724)
БП: BN44-00724 (L75X1T_EHS) Драйвер: SLC2013M × 2 140 мА/канал
Также: 4 канала подсветки.
🔧
ШИМ SLC2013M × 2 шт., 4 канала. Заменить R9161, R9261, R9361, R9461 с 2,2 Ом на 3,0 Ом — ток ↓ до 110 мА/канал.
✓ Результат: 140 → 110 мА на каждом канале
📷
Фото платы
BN94-15257J
Samsung (BN94-15257J, MainBoard+PSU)
БП: BN94-15257J Драйвер: встроен ~400 мА
Также: Samsung серия TU/AU 2020–2021.
🔧
Датчик тока на основной плате. Увеличить сопротивление удалением 1–2 R из параллельной сборки рядом с LED-разъёмом.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
BN44-01054A / BN94-15768
Samsung UE43TU7090 / UE43TU7100 / UE43TU7170 (43", серия TU)
БП: BN44-01054A / BN94-15768 Драйвер: встроен ~400 мА
Также: Серия TU 2020, Crystal UHD.
🔧
Датчик тока на MainBoard. Увеличить сопротивление удалением 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
BN44-01054B / BN94-15769
Samsung UE50TU7090 / UE50TU7100 / UE50TU7170 (50", серия TU)
БП: BN44-01054B / BN94-15769 Драйвер: встроен ~450 мА
Также: Серия TU 2020, 50".
🔧
Аналогично 43TU. Увеличить датчик тока удалением 1 R.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
BN44-01055A
Samsung UE55TU7090 / UE55TU7100 / UE55TU8000 (55", серия TU)
БП: BN44-01055A Драйвер: встроен ~500 мА
Также: Серия TU 2020, 55".
🔧
Увеличить датчик тока удалением 1–2 R из параллельной сборки. 55" модели имеют повышенный ток.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
BN44-00703G (L40SF_FSM)
Samsung UE40J5550AU / UE40J5500 (40", серия J)
БП: BN44-00703G (L40SF_FSM) Драйвер: 7014X (MAP3511) ~350 мА
Также: Серия J 40".
🔧
Драйвер 7014X (аналог MAP3511), Step-Down. Датчик тока — R в истоке ключа.

Увеличить R на 30–50%.
✓ Рекомендация: увеличить датчик тока на 30–50%
⚡ Step-Down драйвер MAP3511/7014X
📷
Фото платы
BN44-00620A (L32X1QP_DSM)
Samsung UE33F6330AK (33", BN44-00620A)
БП: BN44-00620A (L32X1QP_DSM) Драйвер: встроен 320 мА
🔧
Подстроечный резистор VR9630 — выкрутить до конца против час. стрелки → 240 мА.
Для большего снижения: припаять 39 кОм параллельно R9618 (30 кОм) → 210 мА.
✓ Результат: 320 → 240 мА (VR9630) или → 210 мА (+39кОм)
📷
Фото платы
BN44-00947A (L40E6_NDY)
Samsung UE43NU7100U / UE43NU7120 (43", BN44-00947A)
БП: BN44-00947A (L40E6_NDY) Драйвер: BD94062F ~400 мА
Также: UE49NU7100U, UE49NU7120. Подсветка: AOT_43_NU7100F.
🔧
Драйвер BD94062F, Step-Down. Датчик тока R9873 = 1 Ом.

Впаять 0,33 Ом последовательно с R9873 — ток ↓ на 33%.
✓ Результат: ток ↓ ~33% (добавить 0,33 Ом к R9873)
⚡ Step-Down BD94062F — метод через Rset в истоке
📷
Фото платы
BN44-00421A (PD32A0_BSM)
Samsung UE32D4000NW / UE32D4010NW (32", серия D)
БП: BN44-00421A (PD32A0_BSM) Драйвер: SEM5025 ~300 мА
🔧
Драйвер SEM5025. Датчик тока — R в истоке ключа.

Увеличить номинал на 30–50%.
✓ Рекомендация: увеличить датчик тока на 30–50%
📷
Фото платы
BN44-00856C (L49MSFR_MDY)
Samsung UE49M5000AU / UE49M5500 (49", BN44-00856C)
БП: BN44-00856C (L49MSFR_MDY) Драйвер: 70152 / SLC7015R02 ~400 мА
Также: Панель: CY-JM049BGHV1V. Step-Down драйвер.
🔧
Драйвер 70152 (SLC7015R02), Step-Down. Увеличить датчик тока в истоке ключа на 30–50%.
✓ Рекомендация: увеличить R датчика тока на 30–50%
⚡ Step-Down драйвер SLC7015R02
📷
Фото платы
BN44-00518B
Samsung UE32ES6307U / UE32ES6307UXRU (32", Edge LED, BN44-00518B)
БП: BN44-00518B Драйвер: встроен ~180 мА
Также: Main: BN94-06857I. Панель: LTJ400HV05-L. Edge LED!
🔧
Edge LED подсветка — 65V. Увеличить датчик тока на 30%. Осторожно — Edge LED планки сложнее в замене.
✓ Рекомендация: увеличить датчик тока на 25–30%
📷
Фото платы
BN44-00871A
Samsung (BN44-00871A, серия MU/NU 40–49")
БП: BN44-00871A Драйвер: встроен ~400 мА
Также: Samsung серия MU/NU 2017–2018, 40–49".
🔧
Увеличить датчик тока — удалить 1 R из параллельной сборки у LED-разъёма или увеличить R в истоке ключа.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
BN44-00696A
Samsung UE32H4510AK (BN44-00696A, подробный метод)
БП: BN44-00696A Драйвер: 7014X (MAP3511) ~350 мА
Также: Step-Down. Регулировка тока по pin 8 делителем: 1кОм + 27кОм + потенциометр.
🔧
Параллельно 27 кОм впаять 47–68 кОм. Контролируя вольтметром V на R9101, уменьшить ток потенциометром.

Ток прямо пропорционален V на pin 8.
✓ Результат: добавить 47–68кОм || 27кОм, подстроить потенциометром
⚡ Step-Down MAP3511/7014X, метод через ADIM
📷
Фото платы
BN44-00623B (BL46X1Q_DHS)
Samsung UE46F6540AB / UE46F6400 (46", BN44-00623B)
БП: BN44-00623B (BL46X1Q_DHS) Драйвер: встроен ~400 мА
Также: UE46F6330, UE46F6500, UE46F6510. 46" вариант BN44-00622B.
🔧
Аналогично BN44-00622B: потенциометр VR9001 или уменьшить R9009/R9010/R9011 (2,4 кОм) в верхнем плече делителя.
✓ Рекомендация: VR9001 или уменьшить R в плече делителя

Нужен ремонт подсветки телевизора?

Заменим подсветку и сделаем доработку БП с уменьшением тока. Гарантия до 90 дней.

📞 +7 (967) 140-85-85
