Доработка блоков питания LG — уменьшение тока подсветки

EAX-серия, драйверы BD9483F, BD559, LC5910, LC5901S, BL0202B, MP3378E. Модели 2013–2020 годов от 29" до 55".

32
карточка

LG

Ничего не найденоПопробуйте изменить запрос — поищите по модели ТВ, названию драйвера или плате.
Фото платы
EAX64905001
R822–R829
LG 32LN5400 / 32LN540V / 32LN570V / 32LA615V
БП: LGP32-13PL1 (EAX64905001) Драйвер: встроен 400 мА
Также: 32LN541V, 32LN541B, 32LN541U, 32LN542V, 32LN548C, 32LN575S. Панели: LC320DUE (SF)(R1), (SF)(U2).
Датчик тока — группа из 4 пар низкоомных резисторов R822–R829 (пары по 3,9 + 4,3 Ом). Резисторы на обратной стороне платы БП.

Удалить 1 пару резисторов (например, R822+R823) — общее сопротивление вырастет на ~33%, ток снизится на ~25%.
Удалить 2 пары — ток снизится вдвое (до 200 мА). Заметно по яркости на тёмных сценах.
✓ Рекомендуемый результат: 400 → 300 мА (−25%)
Фото платы
EAX65391401
R816–R821
LG 32LB561U / 32LB563U / 32LB565U / 32LB572U
БП: LGP32-14PL1 (EAX65391401) Драйвер: встроен 250 мА
Также: 32LB582V. Подсветка: 3 ленты, 6V светодиоды. Панели: LC320DUE.
Датчик тока — 6 параллельных резисторов R816–R821 (1 Ом, 1 Ом, 1 Ом, 1 Ом, 2 Ом, 8,2 Ом). Общее ≈ 0,22 Ом.

Удалить R817 и R820 (два резистора по 1 Ом). Общее сопротивление вырастет, ток снизится до 130–140 мА.
На обратной стороне платы — группа резисторов обведена кольцом. Сдвинуть паяльником или скусить.
✓ Результат: 250 → 130–140 мА
Фото платы
EAX66171501
R816
LG 32LF550U / 32LF560V
БП: EAX66171501 (2.1) Драйвер: встроен 248 мА
Подсветка: сдвоенные 6V светодиоды, колпачки «нарды».
Заменить резистор R816: штатный номинал 2,1 Ом → поставить 3,6 Ом. Можно подобрать свой номинал (от 3,0 до 5,0 Ом) под конкретный случай.

Вариант с R815 и R816: оба заменить с 2 Ом на 4–5 Ом.
✓ Результат: 248 → 155 мА
Фото платы
EAX64905401
R811–R818
LG 42LA620V / 42LA621V / 42LN613V
БП: LGP42-13R2 (EAX64905401) BD9483F (2 канала)
2013 год. Панели: LC420DUE(SF)(U1), (SF)(R4).
Два канала с раздельными датчиками: R811–R818 (канал 1) и R829–R836 (канал 2). Резисторы парами по 4,3 Ом.

Убрать по 1 паре в каждом канале — ток снизится на ~25%.
✓ Результат: −25% в каждом канале
Фото платы
EAX64905501
R811–R836
LG 47LN540V / 47LA615V / 47LA620V / 50LA620V
БП: LGP4750-13PL2 (EAX64905501) BD9483F (2 канала) 250 мА
Панели: LC470DUE (SF)(R1), (SF)(U2).
Датчик тока R816 = 3 Ом. Заменить на 4,3 Ом.
Или: R811–R818 / R829–R836 парами по 4,3 + 3,9 Ом — убрать по 1 паре в каждом канале.
✓ Результат: 250 → 175 мА

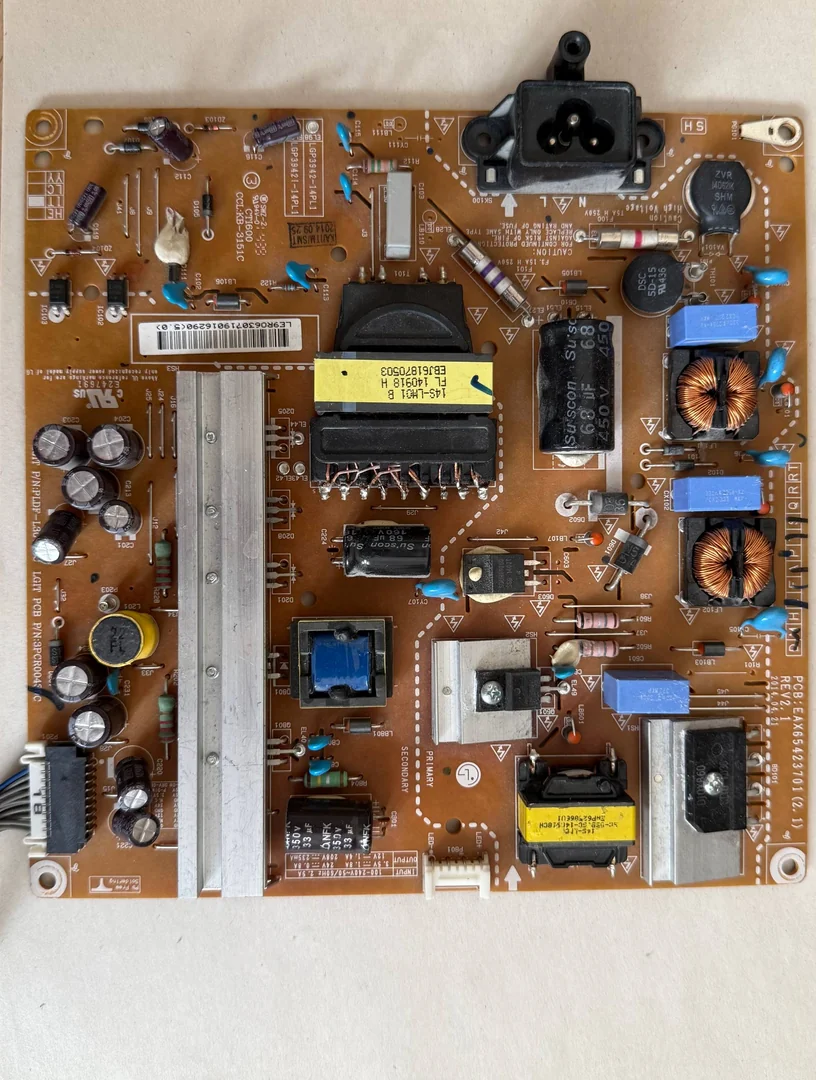

БП LG EAX65423701 (LGP3942-14PL1 / LGP39421-14PL1, LGIT REV2.1 2014.04.21) для LG 42LB620V / 42LB629V / 42LB552V / 42LB563V — драйвер подсветки BD9486F (1 канал), выход 12V 1.8A / 24V 0.8A / 208V 1.4A
LG 42LB620V / 42LB629V / 42LB552V / 42LB563V
БП: LGP3942-14PL1 (EAX65423701) BD9486F (1 канал)
Один канал. Датчик тока R811–R818, пары по 4,3 Ом.
Удалить один резистор из группы — ток упадёт до ~175 мА.
✓ Результат: −25%
Фото платы
EAX64905701
6 каналов
LG 42LA691S / 42LA662V / 42LA660V / 47LA667V
БП: EAX64905701(2.5) LGP4247-13LPB 6 каналов EDGE 450 мА/канал
Торцевая подсветка (EDGE), линейки очень сильно грелись при заводском токе.
6 каналов подсветки (по 3 на линейку). Токовые датчики — резисторы 2,2 Ом на каждый канал.
Заменить каждый 2,2 Ом на 3,3 Ом во всех 6 каналах.
✓ Результат: 450 → ~300 мА на канал
Фото платы
715G7801
R8602, R8603
LG 32LJ500V
БП: 715G7801-P01-W10-0H2H PF7909S 700 мА
Убрать два резистора R8602 и R8603.
✓ Результат: 700 → 450 мА
Фото платы
EAX65423801
LGP55-14PL1
LG 55LB650V / 55LB652V
БП: LGP55-14PL1 (EAX65423801) BL0202B (2 канала)
2014 год. Панели: LC550DUH (FG)(P2).
Датчики тока: R811–R818 (канал 1) и R829–R836 (канал 2). Резисторы парами.
Убрать по 1 паре в каждом канале. Плату надо открутить от поддона матрицы — осторожно, не хвататься за элементы.
✓ Результат: −25% в каждом канале
Фото платы
EAX64905601
R811–R836
LG 55LA620V
БП: LGP55-13PL2 (EAX64905601) BD9483F (2 канала)
2013 год. Панели: LA62M55T120V12.
R811–R818 (канал 1), R829–R836 (канал 2). Резисторы парами по 4,7 Ом, по 4 пары в канале.
Убрать по 1 паре в каждом канале.
✓ Результат: −25%
Фото платы
EAX64905501
2 группы резисторов
LG 50LA620V
БП: LGP4750-13PL (EAX64905501) BD9483F (2 канала)
Двухканальная схема. На фото выделены две группы резисторов. В каждой удалить по одному резистору — сдвинуть паяльником или скусить кусачками. Не использовать фен!
✓ Результат: −25%
Фото MainBoard
EAX66853404
MP3378E
LG 32LH590U-ZE
MainBoard: EAX66853404 (1.1) MP3378E (на MainBoard!)
Панель: HC320DXN-VSVS1-511X. Драйвер интегрирован в MainBoard, не в БП!
Внимание: драйвер на основной плате, не на БП! Доработка по даташиту MP3378E — увеличить ISET-резистор.
Драйвер на MainBoard — не на БП!
Фото платы
EAX66171501
BD559
LG 32LF560V-ZB
БП: LGP32D-15CH1 (EAX66171501) BD559
Заменить R816: 2,4 Ом → 3,3 Ом.
✓ Результат: 250 → 180 мА

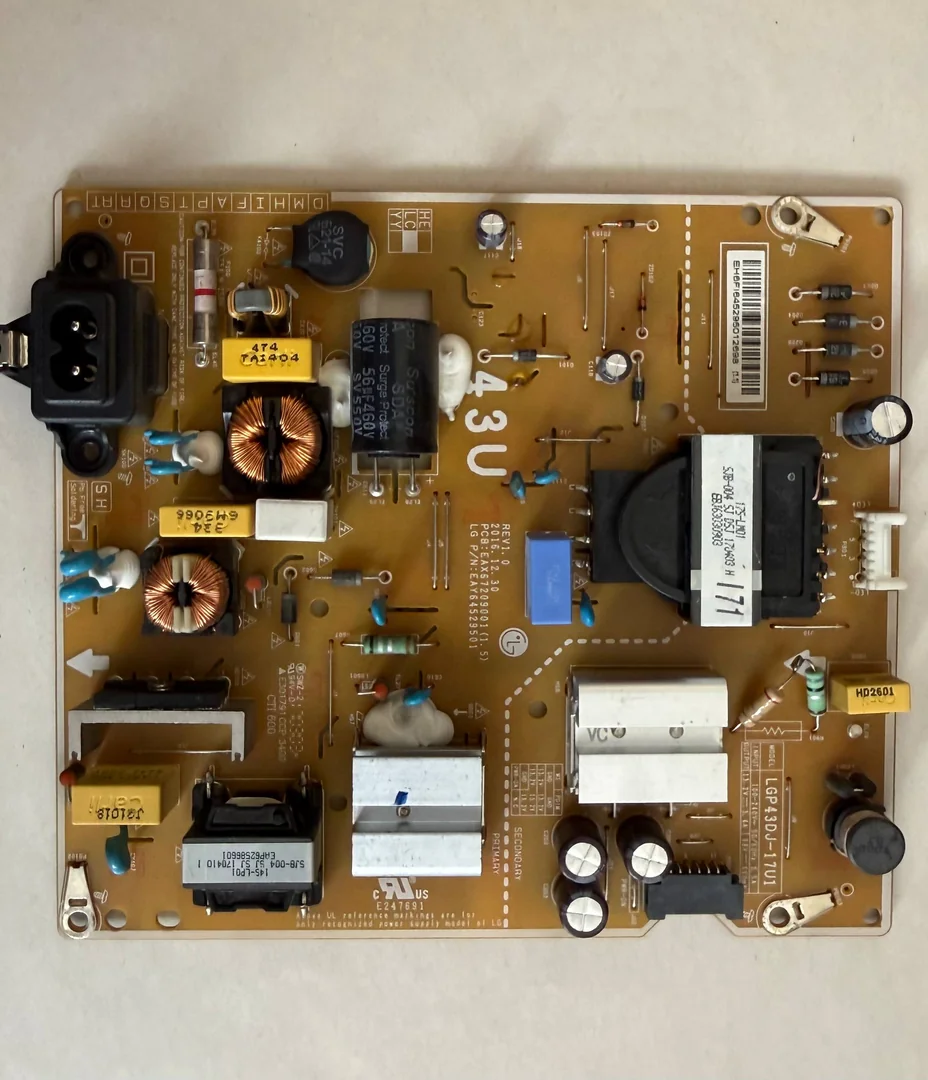

БП LG LGP43DJ-17U1 (PCB EAX67209001 1.5, LG P/N EAY64529501, 2016.12.30 REV1.0) для LG 43UJ634V Chassis LJ7 — драйвер подсветки LC5910, резистор R801
LG 43UJ634V (Chassis LJ7)
БП: LGP43DJ-17U1 LC5910 (Step-Down)
Main: EAX67133404 (1.0). Панель: AC430DGG. Понижающий драйвер — метод отличается от Step-Up!
Заменить R801: 0,8 Ом → 1,5 Ом.
✓ Результат: ток → 280 мА
Step-Down драйвер! Датчик тока в истоке рабочего ключа.
Фото платы
EAX64905301
MAP3202
R430–R434
LG 39LN5400 / 39LN5700 (39")
БП: LGP3739-13PL1 (EAX64905301) MAP3202 370 мА
Панель: HC390DUN-VCFP1. Подсветка 3528 LED. Схема аналогична LGP32-13PL1, но для 39" с другим напряжением.
Датчик тока — группа параллельных резисторов R430–R434. Удалить 2 пары — ток снизится до ~190 мА. Также можно увеличить резистор в истоке Q802.
✓ Результат: 370 → 190 мА (−49%)
БП LG EAX67209001 (LGP43DJ-17U1) для LG 43UJ630V / 43UJ634V / 43UJ639V — драйвер LC5910 (Step-Down), резистор R801, ток подсветки 650 мА, панель HC430DGG-SLTL2
LG 43UJ630V / 43UJ634V / 43UJ639V (43")
БП: EAX67209001 (LGP43DJ-17U1) LC5910 650 мА
Панель: HC430DGG-SLTL2. Direct LED 68V 650 мА. Подсветка LC43490059A (3×7 LED UV).
Step-Down драйвер LC5910: увеличить R801 в 1,5–2 раза. Датчик тока в истоке рабочего ключа.
✓ Результат: 650 → 350–430 мА
Step-Down драйвер! Не путать с boost-схемами.
Фото платы
EAX66851301, LGP43DSI-16CH2
LG 43LH570V / 43LH560V / 43LH513V (43")
БП: EAX66851301, LGP43DSI-16CH2 Драйвер: LC5910 (Step-Down) 320 мА
Также: 43LH590V. Понижающий драйвер!
Датчик тока — R801 в истоке ключа, 1 Ом.

Заменить R801 на 1,2 Ом — ток до 260 мА. На 1,5 Ом — ток ~210 мА.
✓ Результат: 320 → 260 мА (R801: 1Ом → 1,2Ом)
Step-Down драйвер LC5910
Фото платы
715G7801-P01-W10-0H2H
LG 32LJ500V-ZB (платформа Philips, 715G7801)
БП: 715G7801-P01-W10-0H2H Драйвер: PF7909S 700 мА
Также: Подсветка 2 × 6 LED, 3V.
Драйвер PF7909S. Удалить R8602 и R8603 — ток с 700 до 450 мА.
Для меньшего снижения удалить только один.
✓ Результат: 700 → 450 мА
Фото платы
LGP47-13PL2 (EAX64905501)
LG 47LN5400 / 47LN5404 / 47LN542V (47")
БП: LGP47-13PL2 (EAX64905501) Драйвер: BD9483F 400–450 мА
Также: Подсветка: 4 планки по 9 LED.
Датчик тока — 4 пары R811–R818 и R829–R836 (по 4,3 Ом). Два канала.

Удалить по 1 паре в каждом канале — ток ↓ ~25%.
✓ Результат: 400 → 300 мА (−25%)
Фото платы
EAX67264001 (1.5), LGP43DJ-17F1
LG 43LH570V / 43LJ595V / 43LK5910 / 43LK5990 / 43LM5700 / 43LK6000 (EAX67264001)
БП: EAX67264001 (1.5), LGP43DJ-17F1 Драйвер: LC5910 (Step-Down) 224 мА
Также: Подсветка: 3 планки по 7 LED, 3V. P/N: AGF79078001.
Заменить R801 с 0,8 Ом на 1,1 Ом — ток ↓ до 171 мА. По яркости нареканий нет.
✓ Результат: 224 → 171 мА (R801: 0,8 → 1,1 Ом)
Step-Down драйвер LC5910
Фото платы
LGP32D-15CH1 (EAX66171501)
LG 32LB580V / 32LB582V (32")
БП: LGP32D-15CH1 (EAX66171501) Драйвер: BD559 ~320 мА
Также: Подсветка: 3 планки, 6V.
Убрать 1 резистор 1 Ом в цепи истока Q801 — ток ↓ на ~25%. Убрать ещё 2 Ом — снижение ~30%.
✓ Результат: ток ↓ ~25–30%
Фото платы
LGP4750-13PL2 (EAX64905501)
LG 50LA644V / 50LN5400 (50")
БП: LGP4750-13PL2 (EAX64905501) Драйвер: BD9483F 250 мА
Также: Панели LC500DUE (SF). Подсветка: 10 планок.
Датчик тока — R816 = 3 Ом.

Заменить R816 на 4,3 Ом — ток ↓ до 175 мА.
✓ Результат: 250 → 175 мА (R816: 3 → 4,3 Ом)
Фото платы
EAX66752501
ТВ с БП EAX66752501 (LG 43–49")
БП: EAX66752501 Драйвер: LC5910 (Step-Down) ~300 мА
Также: LG серии 43LH/49LH, 43LJ/49LJ 2016–2017.
Увеличить R801 с 1,0 Ом до 1,8 Ом (датчик тока в истоке ключа). Ток ↓ ~45%.
✓ Рекомендация: увеличить R801 на 30–50%
Step-Down драйвер LC5910
Фото платы
EAX67189201 (1.6)
ТВ с БП EAX67189201 (1.6) (LG 32")
БП: EAX67189201 (1.6) Драйвер: встроен ~350 мА
Также: LG 32LJ серия, 32LK серия.
Увеличить датчик тока — удалить 1 резистор из параллельной сборки у LED-выхода.
✓ Рекомендация: снижение тока на 25–30%
Фото платы
EAX66883501 / EAX66883601
LG 43UH610V / 43UH620V / 49UH610V (UHD, 43–49")
БП: EAX66883501 / EAX66883601 Драйвер: LC5910 (Step-Down) ~350 мА
Также: Серия UH 2016, 4K UHD.
Увеличить R801 (датчик тока в истоке ключа) с штатного на 1,5–1,8 Ом.
✓ Рекомендация: R801 увеличить до 1,5–1,8 Ом
Step-Down драйвер LC5910
Фото платы
EAX67209001 / LGP49DJ-17U1
LG 49UJ630V / 49UJ634V / 49UJ639V (49", UHD)
БП: EAX67209001 / LGP49DJ-17U1 Драйвер: LC5910 (Step-Down) ~400 мА
Также: Подсветка: 4 планки по 5 LED, 3V.
Заменить R801 на 1,5 Ом (штатный 0,8 Ом). Ток ↓ с ~400 до ~250 мА.
✓ Результат: ~400 → ~250 мА (R801: 0,8 → 1,5 Ом)
Step-Down LC5910
Фото платы
EAX67209101 / LGP55DJ-17U1
LG 55UJ630V / 55UJ634V / 55UK6200 (55", UHD)
БП: EAX67209101 / LGP55DJ-17U1 Драйвер: LC5910 (Step-Down) ~500 мА
Также: Подсветка: 4 планки Direct LED.
Увеличить R801 с 0,56 Ом до 1,0–1,2 Ом.
✓ Рекомендация: R801: 0,56 → 1,0 Ом
Step-Down LC5910

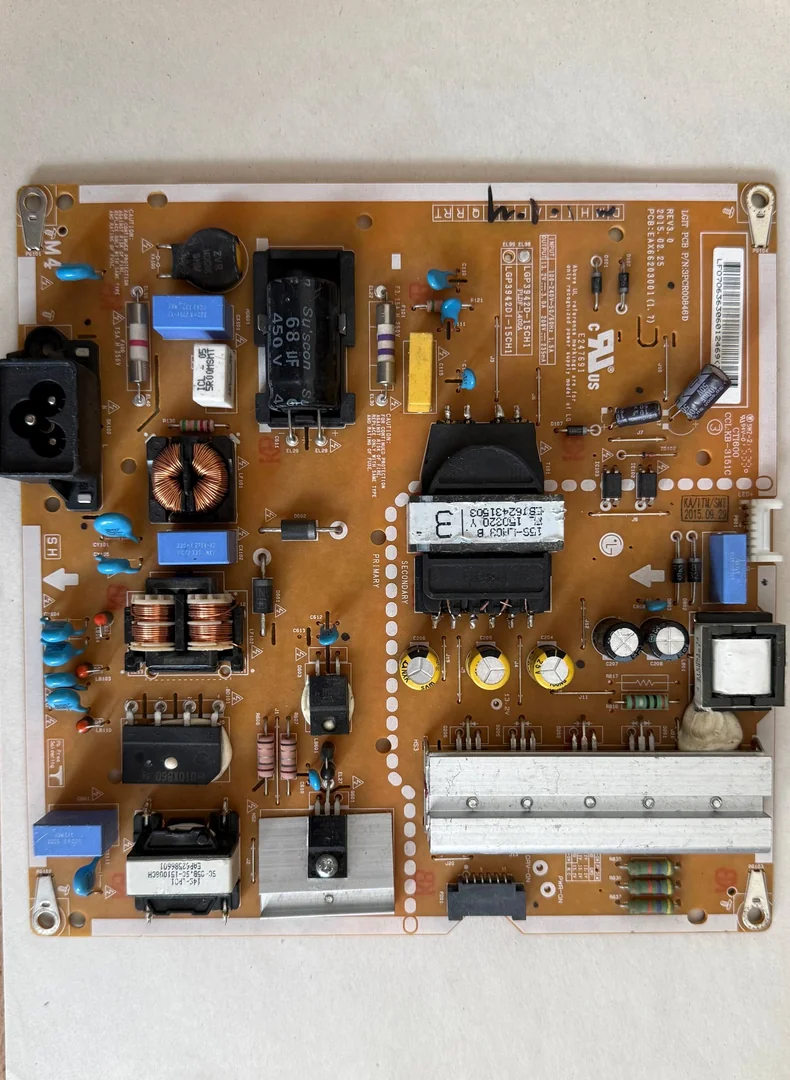

БП LG EAX66203001 (LGP3942D-15CH1 / LGP3942DI-15CH1, REV3.0 2015.02.25) для LG 42LF550V/42LF560V/42LF620V — драйвер подсветки LC5901S, ток 250 мА, выход 13.2V 3.0A + 208V 235mA, панель LC420DUE
LG 42LF550V / 42LF551C / 42LF560V / 42LF562V / 42LF620V (42")
БП: EAX66203001 (LGP3942D-15CH1) Драйвер: LC5901S 250 мА
Также: Панели: LC420DUE (MG)(A3), (MG)(A6). Подсветка: Direct LED.
Датчик тока — R816 = 3 Ом.

Заменить R816 на 4,3 Ом — ток ↓ до 175 мА.
✓ Результат: 250 → 175 мА (R816: 3 → 4,3 Ом)
Step-Down драйвер LC5901S
Фото платы
EAX66883501 (EAY64388801)
LG 43UH603V / 43UH610V (43", UHD)
БП: EAX66883501 (EAY64388801) Драйвер: LC5910 (Step-Down) ~350 мА
Также: Серия UH 2016. Подсветка синеет при деградации LED.
Увеличить R801 (датчик тока в истоке ключа) с 1,0 до 1,5–1,8 Ом.
✓ Рекомендация: R801: 1,0 → 1,5–1,8 Ом
Step-Down LC5910
Фото платы
EAX65423801 (LGP47-14PL2)
LG 47LB631V / 47LB652V / 47LB670V (47")
БП: EAX65423801 (LGP47-14PL2) Драйвер: BL0202B ~400 мА
Также: Подсветка: 4 планки Direct LED. Панели: LC470DUH.
Датчик тока — 2 группы R811–R818 и R829–R836 (2 канала, по 4,3 Ом в парах).

Удалить по 1 паре в каждом канале — ток ↓ ~25%.
✓ Результат: ток ↓ ~25% (удалить по 1 паре в каждом канале)
Фото платы
EAX66171501 (LGP32D-15CH1)
LG 32LF560U / 32LF564U / 32LF653V (32", EAX66171501)
БП: EAX66171501 (LGP32D-15CH1) Драйвер: BD559 250 мА
Также: Панели: LC320DUH, NC320DUN. Подсветка: 3V сдвоенные LED.
Датчик тока — R816 = 2,4 Ом.

Заменить R816 на 3,0 Ом (ток ~200 мА), 3,3 Ом (180 мА) или 3,9 Ом (130 мА при включении, 110 мА в рабочем режиме).
✓ Результат: 250 → 130–200 мА (R816: 2,4 → 3,0–3,9 Ом)

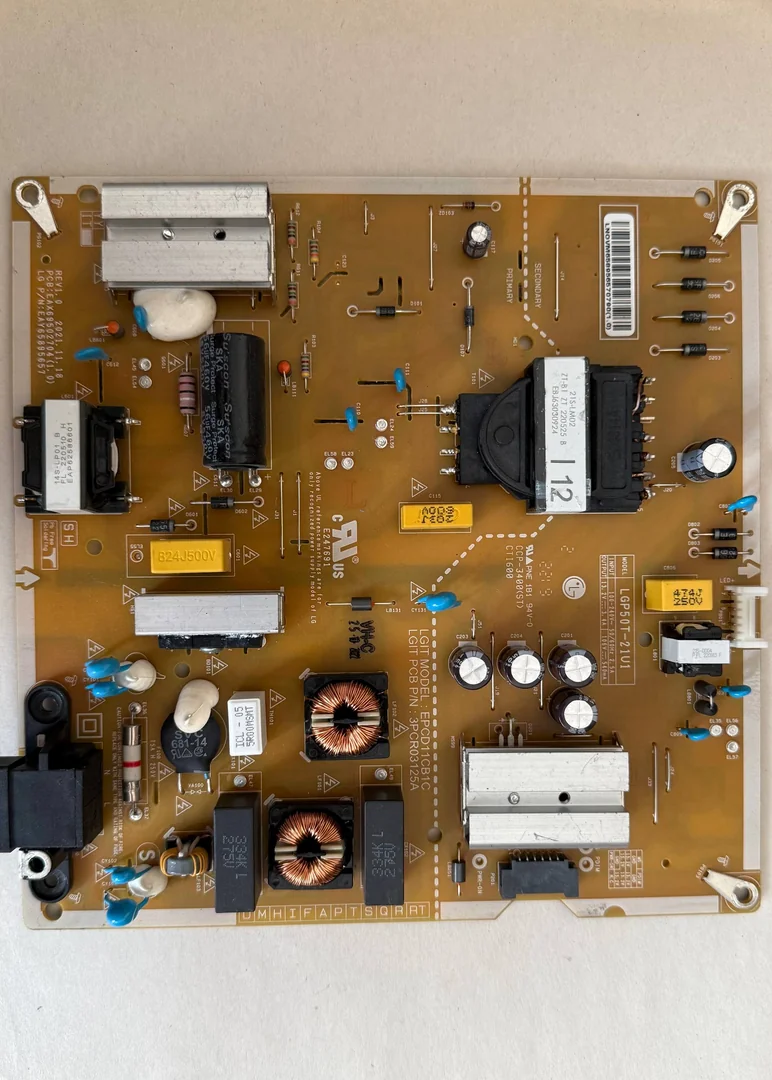

БП LG EAX69502704 (LGP50T-21U1, REV1.0 2021.11.18, LG P/N EAY65895657, LGIT EPCD11CB1C / 3PCR03125A) для LG 50UQ7070ZUE и 50UP7670PUC — драйвер подсветки BD9486F, выход 13.2V 3.4A + 106V 540 мА
LG 50UQ7070ZUE / 50UP7670PUC (50", UHD 2021–2022)
БП: EAX69502704 (LGP50T-21U1) Драйвер: BD9486F (Step-Down) ~540 мА
Серии 50UP и 50UQ (2021–2022). LG P/N EAY65895657, LGIT model EPCD11CB1C, PCB 3PCR03125A. Выход 13.2V 3.4A + 106V 540 мА. Аналогична серии LGP50T-20U1 (2020), отличается ревизией трансформатора.
Платформа LGP50T-21U1 — драйвер подсветки Step-Down типа. Датчик тока расположен у LED-разъёма (выход LED+/LED−), как правило 2–3 параллельно соединённых низкоомных SMD-резистора.

Способ 1: аккуратно выпаять один из параллельных резисторов датчика тока — общее сопротивление растёт, ток подсветки снижается на ~25–30%.

Способ 2: заменить один резистор на номинал большего сопротивления для точного подбора тока под конкретную панель (типично 1,0 → 1,5 Ом или 1,5 → 2,2 Ом).
✓ Рекомендация: снижение тока на 25–35%, точные номиналы — индивидуально
