Доработка БП Philips, Sony, Toshiba, Vestel — уменьшение тока подсветки

Фото платы
715G7857
2 группы по 4×12Ом

Philips 43" (5 планок подсветки)

БП: 715G7857-P03-000-002S 2 канала

5 планок по 12 трёхвольтовых LED. Ленты: LB43014 V0-00.

На плате 2 группы из 4 резисторов по 12 Ом. Один канал запитывает 2 планки, другой — 3.
Выпаять по 2 любых резистора в каждой группе.

✓ Результат: −50%

Фото платы
17IPS11

Toshiba 32W3453R (на платформе Vestel)

БП: Vestel 17IPS11

Доработка датчика тока аналогична общей методике: увеличить номинал низкоомного резистора в цепи измерения тока подсветки. Конкретные позиции — смотрите по даташиту драйвера на вашей плате.

Подбирать по даташиту драйвера

Фото платы
17IPS62
MP3398A

Hitachi 32HB4T01

БП: 17IPS62 MP3398A

MP3398A — многоканальный драйвер с ISET. Увеличить ISET-резистор. Часто два резистора последовательно — заменить один.

✓ Результат: −20–30%

Фото платы
CV512L-B24
BIT3267

BBK 24LEM-1037/T2C

Плата: CV512L-B24 BIT3267

BIT3267 — аналог OB3350. Вывод INN (инвертирующий вход). Увеличить датчик тока у вывода INN на ~30%.

✓ Результат: −25–30%

Фото платы
BBK 32LEM-1056
2 ленты по 7 LED

BBK 32LEM-1056/TS2C

Встроен

2 линейки по 7 LED 6V. Падение на диод 6,4–6,6 В.

Проверить напряжение на выходе драйвера (~90 В). Увеличить датчик тока для снижения рабочего тока диодов.

Подбирать индивидуально

Фото платы
1-889-335-13
BD9393

Sony (платформа 1-889-335-13)

БП: 1-889-335-13, A2036911C BD9393

Доработка по даташиту BD9393: увеличить датчик тока или ISET.

Подбирать по даташиту

Фото платы
17CON07-2
3388DR pin 11

Vestel 17CON07-2 (панель V185B1-LE2)

Драйвер: 17CON07-2 3388DR 101 мА

По выводу ISET (pin 11) драйвера 3388DR — удалить резистор (обведён красным на фото).

✓ Результат: 101 → 67 мА

Фото T-CON
BD9472EFV
ISET pin 23

Панель LC216EXN(SF)(A1) / планка 6916L-1237A

T-CON: 6870S-1619B BD9472EFV (на T-CON!) 70 мА/канал

2 канала по 14 LED (7020, 3V сдвоенные). Драйвер на планке T-CON, не на БП!

Увеличить сопротивление от вывода 23 (ISET) BD9472EFV на корпус.
Заменить один из резисторов: 91 кОм → 160 кОм.

✓ Результат: 70 → 50 мА на канал

Драйвер на T-CON, не на блоке питания! Подбирать опытным путём.

Фото платы
715G5778-P02
PF7900 R8141

Philips 42PFL3208

БП: 715G5778-P02-000-002M PF7900 500 мА

66 LED 3V (6 сдвоенных планок).

Увеличить R8141 до 170–200 кОм на микросхеме PF7900.

✓ Результат: снижение тока

Фото платы
715G7734
PF7708BS

Philips 32PHT4101/60

БП: 715G7734-P01-001-002M PF7708BS 790 мА

Панель: TPT315B5-WHBN0.K. 3 параллельных канала.

Три параллельных канала. Снять один R из каждого канала.

✓ Результат: 790 → 630 мА

Фото платы
17IPS11
MP3394S pin 6

Toshiba 32W3453R (Vestel)

БП: Vestel 17IPS11 MP3394S

ISET (pin 6) MP3394S: два SMD-резистора с маркировкой 4701 (4,7 кОм).
Увеличить один из них до 8–9 кОм.

✓ Результат: снижение тока

Фото платы
MSDV3209

Mystery MTV-4214LW

Main: MSDV3209 160 мА

Напряжение подсветки 95V. Увеличить датчик тока на ~30%.

Подбирать индивидуально

Фото платы
APS-349
BD9488F

Sony KDL-40R473A / KDL-40R474A

БП: APS-349 (1-888-121-11) BD9488F 210 мА

Панель: S400DH1-3. Подсветка: SVG400A81_REV.

Доработка по даташиту BD9488F: увеличить датчик тока. Ток 210 мА при максимуме в настройках.

Подбирать по даташиту BD9488F

Фото MainBoard
1-889-355-13
BD9397EFV

Sony KDL-40R453B / KDL-40R483B / KDL-32R413B / KDL-32R433B

MainBoard: 1-889-355-13 BD9397EFV (на MainBoard!)

Внешний БП: Adapter 19.5V 4.35A. Драйвер LED на основной плате!

Внимание: драйвер на MainBoard, не на БП! Доработка по даташиту BD9397EFV.

Драйвер на MainBoard!

Фото платы
JUC7.820.00085339
OB3362HP pin 5

Rolsen RL-39D1309F

Main: JUC7.820.00085339 OB3362HP

Панели: M390F13-E1-A, T390HVN01.0.

ISET (вывод 5) OB3362HP. Резистор RP425. Формула: Iled = 3000 × 1,2V / Rset.
Увеличить общее сопротивление на корпус.

✓ Формула: I = 3600 / Rset

Фото платы
L390H1-1EC
EDGE 8 каналов

DNS S39DB1 (Rolsen 39E1004FT2C)

L390H1-1EC (8 каналов) 145 мА/канал

Боковая подсветка 4A-DO74762, 35V × 8 секций, диоды 6V.

Выкинуть резисторы: AR72, AR71, R169, R119, R175, R183, R217, R191, R40, R29.

✓ Результат: 145 → 72 мА на канал

Фото платы
JUC7.820.00081373
BD9470EFV

Rubin RB-32SD8

Плата: JUC7.820.00081373 BD9470EFV 120–130 мА

ISET (вывод 8) BD9470EFV: два резистора R46 (100к) и R47 (30к).
Убрать один резистор — ток при запуске 120–125 мА, в работе 90–100 мА.

✓ Результат: 130 → 90–100 мА

Фото платы
TP.MS3663T.PB727
OB3353

Skyworth 40E20

Main: TP.MS3663T.PB727 OB3353

Матрица: MS-L2958-R/L. Планки: RF-AZ400016A30-0701.

Датчик тока: цепочка три по 2,2 Ом + один 1,5 Ом с 5-й ноги драйвера.
Убрать один резистор 2,2 Ом.

Осторожно! Нельзя убирать слишком много — может не запуститься.

Фото платы
CV6681-B42
AL3353

OLTO 32ST30H

Main: CV6681-B42 AL3353

AL3353 — аналог OB3353. Увеличить датчик тока (FB).

✓ Результат: −25–30%

Фото платы
TP.S512.PB83
SN510P / OB3350CP

ТВ на плате TP.S512.PB83 (разные бренды)

Плата: TP.S512.PB83 SN510P или OB3350CP 260 мА

Посадочные места под обе микросхемы. Проверять, какая установлена!

В обоих вариантах: выпаять 3-й сверху резистор 1R60 из набора параллельных.

✓ Результат: 260 → 170 мА

Фото платы
BN44-00876A
R9165

Samsung UE49KU6400 / UE49KU6470 / UE55KU (BN44-00876A — подробнее)

БП: BN44-00876A (L55E6_KHS)

Альтернативный метод через R9165.

Заменить R9165 на 1,8–2,4 Ом × 2 Вт.

✓ Результат: существенное снижение тока

Фото платы
ISET pin 22
R = 100 кОм

Philips 32PHT4101/60 (метод ISET)

310 мА

По выводу ISET (pin 22) установлен 100 кОм.

Удалить резистор 100к и установить два по 240к параллельно (R264 и соседний — есть посадочные места).

✓ Результат: 310 → 250 мА

Фото платы
BN44-00801A
L32SF_FSM

Samsung LT32E310EX/RU

БП: BN44-00801A (L32SF_FSM)

Панель: CY-GJ032BGEV1V.

Доработка датчика тока — увеличить номинал.

Подбирать по даташиту драйвера

Фото платы
BN44-00496A
R9120

Samsung (BN44-00496A)

БП: BN44-00496A SLC2012

Увеличить R9120 (вывод 8 SENSE → корпус).

✓ Результат: −20%

Фото MainBoard
1-889-355-13
BD9397EF

Sony KDL-40R453B (конкретные номиналы)

MainBoard: 1-889-355-13 BD9397EF 500 мА

Заменить резисторы в цепи датчика тока BD9397EF.

✓ Результат: 500 → 240 мА

Фото платы
TP.SIS231.PT851
RB840

DEXP 32A7000

Main: TP.SIS231.PT851 330 мА

RB840 отсутствует с завода (пустое место).

Доработка датчика тока.

✓ Результат: 330 → 240 мА

Фото платы
TP.MS3463S.PB782
MP3398A

Telefunken TF-LED32S20T2

Main: TP.MS3463S.PB782 MP3398A

Панель: LVW320CSDX E19 V15.

Заменить ISET-резистор на 20 кОм.

✓ Результат: ток 363 мА

Фото платы
ISENSE pin
4×12Ω → 4×20Ω

Универсальный пример: ISENSE мод (Badcaps)

Любой драйвер с ISENSE 420 мА

Не путать CS (boost converter) с ISENSE (LED current)! CS — для ключа преобразователя, ISENSE — для тока LED.

На выводе ISENSE — четыре параллельных резистора 12 Ом (общее 3 Ом).
Заменить на четыре по 20 Ом (общее 5 Ом).
При 300 мА: Vdrop = 5 × 0,3 = 1,5 В (= 3 × 0,5 при старых резисторах).

✓ Результат: 420 → 300 мА (LED 350 мА рейтинг — больше не перегружены)

Важно: CS (current sense для boost-конвертера) и ISENSE (ток LED) — разные вещи! Менять надо ISENSE, а не CS. Проверяйте по даташиту!

Фото платы
RSAG7.820.12367
OB3375 R727

Hisense 32A4BG (точные данные с Elektroda.pl)

Плата: RSAG7.820.12367/ROH OB3375 460 мА

R727–R731 на pin 6 OB3375. 2 планки по 5 LED 3V.

Удалить R727 (1 Ом). Остальные R728–R731 не трогать.

✓ Результат: 460 → 246 мА

Фото платы
Sencor SLE3219
RB837–RB840

Sencor SLE3219 (SLE48F10M4)

Встроен

RB818/819 — boost, НЕ влияют на ток LED! Менять RB837–RB840.

Выпаять один из RB837–RB840 — сопротивление вырастет на 30–40%.

НЕ путать с RB818/RB819 (boost)!

Фото платы
TP.MS3463S.PB801
K430WDK3

Philips 43PFS4012/12

Main: TP.MS3463S.PB801

Фиолетовое свечение LED = разрушен люминофор → замена обязательна.

После замены лент: увеличить датчик тока.

Фиолетовый свет = мёртвый люминофор

Фото платы
LG 32LF561D-TF
2,3 + 1,7 Ом

LG 32LF561D-TF (индийская модель)

18 LED 6V

Добавить 1,7 Ом (2 Вт) последовательно к 2,3 Ом в истоке MOSFET. Стандартная практика индийских мастеров.

✓ Результат: снижение тока

Фото платы
LG 50LN5400
BD9483F

LG 50LN5400 (Badcaps)

BD9483F

Даташит: rohm.com/datasheet/BD9483F — формула для тока.

SMD-резисторы на обратной стороне платы. Увеличить номиналы — по формуле из даташита BD9483F.

✓ Разница в яркости незаметна

Фото платы
BN44-00873C
R9111 R9211 + IC + Q

Samsung UN65MU6290 (BN44-00873C) — полный mod kit

БП: BN44-00873C (L65E6NV_MSM)

ShopJimmy mod kit ($14.95): R9111 + R9211 → 4,7 Ом + IC9101 + Q9101C + Q6201C. Продано 106+ штук на eBay.

Полная доработка:
1. Заменить R9111 и R9211 на 4,7 Ом
2. Заменить IC9101 (драйвер)
3. Заменить Q9101C и Q6201C (транзисторы на обратной стороне платы)

На этой модели при выходе LED из строя часто повреждается и БП. Нельзя ставить новые LED на старый БП без проверки, и наоборот!

✓ LED работают значительно холоднее, ресурс × 3–5

Фото платы
Samsung UN40H5203

Samsung UN40H5203AFXZA

БП: BN44-серия

Увеличить датчик тока после замены LED. Типичная неисправность Samsung H-серии.

Подбирать по конкретному БП

Фото платы
TCL P-серия
массовый дефект

TCL P-серия (массовый дефект подсветки)

Выход LED через 1–1,5 года

Регулярно приходят в ремонт при работе на максимальной яркости. Обязательна доработка после замены.

Увеличить датчик тока по общей методике. Также снизить яркость подсветки в сервисном меню до 80% или ниже.

Конкретные позиции зависят от подмодели — смотреть драйвер

Фото платы
Samsung Edge
LE320BGM-C1

Samsung UE32ES5500 / UE32ES5507 / UE32ES5530 / UE32ES5537 / UE32ES5550 (Edge LED)

Edge LED 120 мА (макс 180 мА)

Панель: LE320BGM-C1. LED 7032 6V тип TS732A. Группы по 11 последовательно. Сложная замена!

Неудачная конструкция: при пробое одного LED выходит вся группа 11–22 шт. Замена требует опыта с Edge LED.
После замены обязательно снизить ток по общей методике.

Edge LED — сложная замена, требует высокой квалификации!

Фото платы
EAX64905501
LG 47" 2013

LG 47LN5400 (аналогично 50LA620V)

БП: EAX64905501 (2.0) BD9483F

Массовая проблема с подсветкой. БП от 55LB5900 подходит и работает.

Двухканальная схема. Убрать по 1 паре резисторов в каждом канале (R811–R818, R829–R836).

✓ Результат: −25%

Фото платы
BN44-00502A
SLC2012M R9120

Samsung UE40ES5507 (Edge LED)

БП: BN44-00502A (PD46A1_CSM) SLC2012M 270 мА

Матрица: LTJ400HM09-L. Edge: 2012SVS40 7032NNB, 56 LED. Шасси FSFR1700XSL.

R9120: 2,0 Ом → 3,6 Ом (ток 150 мА) или → 4,7 Ом (ток 110 мА).
Оптимально: 3,3–3,6 Ом.

✓ Результат: 270 → 150 мА (при 3,6 Ом)

Фото платы
APDP-123A1
AP3041M-G1

Grundig 49 VLX 7000 BP

БП: APDP-123A1, плата ZUM193R-2 AP3041M-G1 520 мА

LED strip: ARCELIK 49 DRT Rev0.1.

Два параллельных резистора R2501 и R2513. Удалить один.

✓ Результат: 520 → 260 мА

Фото платы
BN44-00765A
3 канала, подстроечник

Samsung UE40H6203AK

БП: BN44-00765A (L40HV1_ESM) 3-канальный инвертор

Панель: CY-DF400CSLV3V. 3 независимых канала — при обрыве одной планки остальные продолжают светиться.

Под радиатором рядом с каждым из 3 полевиков — токовый датчик. Подстроечник на плате (залит герметиком) позволяет снизить ток.

Подстроечник залит герметиком — аккуратно счистить

Фото платы
LG 32LN540B
MAP3202

LG 32LN540B (Chassis LD36B)

MAP3202

В цепи истока AP18N20GH: увеличить токовый резистор с 0,12 Ом до 0,33 Ом.
В цепи истока STN4NF20L: 4 параллельных цепочки по 4R3+3R9 — убрать 2 из 4.

✓ Результат: существенное снижение тока

Фото платы
BRAVIS LED-39A20

BRAVIS LED-39A20

Встроен

Доработка БП — увеличить датчик тока по общей методике.

Подбирать по даташиту драйвера

Фото платы
TF-LED40S10T2

Telefunken TF-LED40S10T2

Встроен

Увеличить датчик тока.

Подбирать по даташиту

Фото платы
Haier LE55U6900UG

Haier LE55U6900UG (55")

Встроен

Увеличить датчик тока после замены LED.

Подбирать по даташиту

Фото платы
BBK LEM2488F

BBK LEM2488F

Встроен

Увеличить датчик тока.

Подбирать по даташиту

Фото платы
BBK 40LEM-3080

BBK 40LEM-3080/FT2C

Встроен

Увеличить датчик тока — удалить один из параллельных резисторов.

Подбирать по даташиту

Фото платы
40-LM9211-PWC1XG
OZ9976GN

Thomson 55FA3204 (55")

БП: 40-LM9211-PWC1XG OZ9976GN

Main: 40-MT31SS-MAB2HG.

Увеличить сопротивление шунта (токового датчика), контролируя ток миллиамперметром.

Подбирать экспериментально с миллиамперметром

Фото платы
FSP113-4FS01

ТВ с БП FSP113-4FS01

БП: FSP113-4FS01

Увеличить датчик тока по общей методике.

Подбирать по даташиту драйвера

Фото платы
LG 43UJ6307
LC5910 R801

LG 43UJ6307

LC5910 660 мА

3 планки по 7 LED 3V. Подсветка: LC43490059A. Синий экран = ультрафиолет.

Заменить R801: 0,8 Ом → 1,5 Ом.

✓ Результат: 660 → 410 мА

Фото платы
EAX67264001(1.5)
R801

LG 43LJ594V / 43LJ595V / 43LK5910 / 43LK5990 / 43LM5700 / 43LK6000

БП: LGP43DJ-17F1 (EAX67264001 (1.5)) 224 мА

3 планки по 7 LED 3V. Подсветка: AGF79078001 / LC43490059A.

Заменить R801: 0,8 Ом → 1,1 Ом.

✓ Результат: 224 → ~160 мА

Фото платы
TP.S512.PB776 SI512SP1
GB98AERN ISET

TCL LED28D2900S (28")

Плата: TP.S512.PB776 SI512SP1 GB98AERN

ISET (pin 6) GB98AERN: штатный 15 кОм. Заменить на 2 параллельных SMD 0402 по 43 кОм (общее 21,5 кОм).

✓ Результат: ток снизился до 225 мА. По яркости запас отличный, можно до 30 кОм.

Фото платы
SEG5012M
R1265 R9265

Samsung UE40ES6307U

БП: BN44-00518B SEG5012M (MAP3312B) 175 мА

Ленты: Samsung 2012SVS40 7032NNB Right/Left56 3D.

Удалить R1265 и R9265 (по 4,7 Ом). Вместо них поставить по 6,8 Ом.

✓ Результат: 175 → 117 мА

Фото платы
31T14-D06
MAX16814B

ТВ с инвертором 31T14-D06 (Edge T315HW07)

Инвертор: 31T14-D06 MAX16814B 120 мА

Формула: I_LED = 1500 / R_SETI. Торцевая подсветка T315HW07 V8.

I_LED = 1500 / R_SETI. Увеличить R_SETI для снижения тока со 120 до 100 мА.

✓ Формула: I = 1500 / Rseti

Фото платы
LG 32LN613V
2 канала по 60V

LG 32LN613V-ZB

2 канала по 60V

Два канала подсветки по 60V. Убрать по одному резистору на каждом канале.

✓ Результат: −25%

Фото платы
OZ9902
ISEN1/ISEN2

Телевизоры с драйвером OZ9902 (все модификации)

OZ9902 / OZ9902A / OZ9902B / OZ9902C / OZ9902D

Корпуса: SOP24 (OZ9902, 9902A — 2 канала) и SOP16 (9902B, C, D — 1 канал).

Увеличить Rset — низкоомные резисторы в истоках ключей ON/OFF. Сигнал поступает на входы ISEN.
Для SOP24: входы 13 ISEN2 и 17 ISEN1 — доработка в обоих каналах одинаково!
Найти ключи на плате по дорожкам от контактов LED−. Датчики обычно — набор параллельных резисторов.

Доработка в обоих каналах одинаково!

Фото платы
715G6161-P01-W21-002E
датчик тока

Philips 32PFT4309/60

БП: 715G6161-P01-W21-002E

Увеличить датчик тока — низкоомные резисторы в цепи LED-драйвера. Увеличить на 25–30%.

✓ Результат: снижение тока ~25%

Фото платы
общий тип
Haier / Mystery

Mystery MTV-4128LTA2 / Haier LE40M600F / Haier LE40K5000TF

Одна платформа

Все три модели имеют один тип платы и подсветки. Доработка одинаковая.

Увеличить датчик тока — удалить 1 резистор из параллельной сборки в цепи LED−.

✓ Результат: снижение тока ~25%

Фото платы
TV4205-ZC02-01
OB3368AP ISET

JVC LT-39M640 / Mystery MTV-4028LTA2 (39")

Плата: TV4205-ZC02-01 OB3368AP

Подсветка: LED39D11-ZC14-01/02/03/04. Панель: V390HJ1-P02. 8 планок попарно. Аналогичен Mystery MTV-4028LTA2.

Метод ISET. Допаять параллельно ISET-резистору два SMD по 240 кОм (общее ≈120 кОм). Ток снизится до ~250 мА.

✓ Результат: ток → ~250 мА

Фото платы
L390H1-1EC
8 плеч по 145 мА

Erisson 42LES66 (драйвер L390H1-1EC)

L390H1-1EC 145 мА × 8 каналов

8-канальный драйвер, 145 мА на каждое плечо.

Удалить резисторы: AR72, AR71, R169, R119, R175, R183, R217, R191, R40, R29.

✓ Результат: 145 → 72 мА на каждом из 8 плеч (−50%)

Фото платы
LDD.M3463.F
драйвер подсветки

ТВ на плате LDD.M3463.F (бюджетные бренды)

Main: LDD.M3463.F

Удалить 1–2 резистора в драйвере подсветки из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
EAX65423701
LGP3942-14PL1
2 канала R811–R836

LG 39LB560V / 39LB561V-ZE (39")

БП: EAX65423701 (LGP3942-14PL1) 2 канала

Аналогичная доработка для 42LB552V, 42LB563V. 2 канала: R811–R818 и R829–R836.

Убрать по 1 паре резисторов в каждом канале (R811–R818 и R829–R836). Резисторы парами по 4,7 Ом.

✓ Результат: снижение тока на 25% в обоих каналах

Фото платы
SSL320_0E2B
датчик тока

VESTEL V32-LE1983FHD / V32-1965FHD

Инвертор: SSL320_0E2B

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
17IPS71
MP3394S
R113 ISET

ТВ на платформе VESTEL 17IPS71 (Grundig, Telefunken и др.)

БП: Vestel 17IPS71 MP3394S 440 мА

Не путать с 17IPS11! R113 — SMD на обратной стороне. Штатное значение варьируется (1,5k / 2,7k / 6,8k) в разных ревизиях.

ISET MP3394S: заменить R113 на 8,2 кОм (или впаять подстроечник 10 кОм последовательно со штатным). Настроить ток до 330 мА.

✓ Результат: 440 → 330 мА. «Совет с R113 на вес золота» (Elektroda.pl)

Фото платы
модуль MP123
R238–R241

ТВ с модулем LED-драйвера MP123

MP123

Универсальный LED-драйвер MP123 встречается в разных моделях. Может иметь несколько стрингов с индивидуальными датчиками тока.

Датчик тока: R238–R241. Выпаивать по одному, контролируя мультиметром.

Несколько стрингов с индивидуальными датчиками — доработка под каждую модель!

Фото платы
V236BJ1-P01
3 SMD резистора

ТВ с панелью V236BJ1-P01 (23,6")

встроенный драйвер

Датчик тока: 3 SMD-резистора параллельно.

Выпаивать по одному, контролируя результат мультиметром.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
PPW-LE32RG-0 (C)
REV0.8

ТВ с инвертором PPW-LE32RG-0 (C) REV0.8 (32" Edge LED)

Инвертор: PPW-LE32RG-0 (C) REV0.8

Toshiba, Philips и др. с торцевой подсветкой 32".

Подобрать номиналы резисторов в цепи LED-драйвера. Увеличить сопротивление датчика тока.

✓ Рекомендация: снижение тока на 20–30%

Фото платы
OZ560EGN
резисторы 2R2

Телевизоры с драйвером OZ560EGN

OZ560EGN 380 мА

Удалить 1–2 резистора 2R2 из параллельной сборки датчика тока. Удалить 1 → 330 мА, удалить 2 → 280 мА.

✓ Результат: 380 → 280 мА (−26%, удалить 2 шт.)

Фото платы
OZ9902DGN (SOP-16)
ISEN pin 10

Hyundai 40" (драйвер OZ9902DGN)

OZ9902DGN (SOP-16, 1 канал)

Отличие от SOP-24: нет внешнего ключа — аноды LED подключены к pin 16 напрямую. ISEN — pin 10.

Выпаять пару резисторов из сборки на выводе 10 ISEN. Ток снизится на ~30%.

✓ Результат: снижение тока ~30%

Фото платы
DT1641AS
R_ISET pin 7

LG 29MN33V-PZ (29")

DT1641AS

Микросхема встречается в LED ТВ LG. Помимо датчика тока — регулировка через R_ISET (pin 7) с майна.

R_ISET (pin 7): заменить 47 кОм → 68 кОм.

✓ Результат: снижение тока ~30%

Фото платы
TPS61196
ISET pin 10

Телевизоры с драйвером TPS61196 (Texas Instruments)

TPS61196

ISET (pin 10): увеличить номинал резистора. Ток обратно пропорционален.

✓ Метод: подбор Riset по даташиту TPS61196

Фото платы
SW5516
pin 28

Телевизоры с драйвером SW5516

SW5516

Увеличить номинал резистора по выводу 28.

✓ Метод: подбор Riset, pin 28

Фото платы
MP3388DR
ISET

Телевизоры с драйвером MP3388DR

MP3388DR

Многоканальный LED-драйвер MPS. Метод ISET аналогичен MP3394S/MP3398A.

ISET: увеличить номинал резистора. Ток обратно пропорционален сопротивлению.

✓ Метод: подбор Riset по даташиту MP3388

Фото платы
SLC5012M (MAP3312B)
CS pin 8

Телевизоры с драйвером SLC5012M (MAP3312B)

SLC5012M / MAP3312B

Samsung Edge LED серии ES. 4-канальный boost-драйвер. Встречается в BN44-00517C, BN44-00518B.

CS (pin 8): датчик тока в истоке ключей каждого канала. Увеличить номинал R9153 (и аналогичные в каждом канале).

✓ Метод: подбор Rcs, 4 канала одинаково

Фото платы
AP3608EM-G1
ISET

Телевизоры с драйвером AP3608EM-G1

AP3608EM-G1

Увеличить ISET-резистор по даташиту AP3608EM. Ток обратно пропорционален.

✓ Метод: подбор Riset

Фото платы
BD9262EFV
датчик тока

Телевизоры с драйвером BD9262EFV

BD9262EFV

Увеличить датчик тока — низкоомные резисторы в цепи LED−.

✓ Метод: подбор Rsense по даташиту BD9262EFV

Фото платы
HAI7203HA
датчик тока

Телевизоры с драйвером HAI7203HA

HAI7203HA

Увеличить датчик тока — низкоомные резисторы в цепи LED−.

✓ Метод: подбор Rsense по даташиту HAI7203HA

Фото платы
OCP8121
датчик тока

Телевизоры с драйвером OCP8121

OCP8121

Увеличить датчик тока — низкоомные резисторы в цепи LED−.

✓ Метод: подбор Rsense по даташиту OCP8121

Фото платы
OZ9998A
ISEN

Телевизоры с драйвером OZ9998A

OZ9998A

Увеличить Rsense — резисторы по выводу ISEN. Аналогично OZ9902.

✓ Метод: подбор Rsense по даташиту OZ9998A

Фото платы
MSD3663-T5C1
2R2×2 + 3R9×2

Philips 32PHS4062/60 (32")

MSD3663-T5C1

LED 3030 6V. 2 планки × 6 LED на алюминии. Нет регулировки подсветки в меню! Датчик: 2×2R2 + 2×3R9.

Удалить по одному резистору, контроль мультиметром.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
715G6197
датчик тока

Philips (БП 715G6197-P01-003-002H)

БП: 715G6197-P01-003-002H

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
715G6353
датчик тока

Philips (БП 715G6353-P01-001-002H)

БП: 715G6353-P01-001-002H

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
BN44-00406B
датчик тока

Samsung (BN44-00406B)

БП: BN44-00406B

Увеличить датчик тока — низкоомные резисторы в цепи LED-драйвера.

✓ Рекомендация: снижение тока на 25%

Фото платы
BN44-00953A
датчик тока

Samsung (BN44-00953A)

БП: BN44-00953A

Увеличить датчик тока — низкоомные резисторы в цепи LED-драйвера.

✓ Рекомендация: снижение тока на 25%

Фото платы
APS-348/C
датчик тока

Sony (БП APS-348/C)

БП: APS-348/C

Увеличить датчик тока — низкоомные резисторы в цепи LED-драйвера.

✓ Рекомендация: снижение тока на 25%

Фото платы
AY075D-4SF06/19
датчик тока

ТВ с БП AY075D-4SF06 / AY075D-4SF19

БП: AY075D-4SF06 / AY075D-4SF19

Удалить 1 резистор из параллельной сборки датчика тока.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
40-R32E42 / 40-RT4311
датчик тока

ТВ на платах 40-R32E42-DRD1XG / 40-RT4311-DRA2XG (TCL/Thomson)

Main: 40-R32E42 / 40-RT4311

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
40-M306PB-MAD2LG
датчик тока

ТВ (TCL) с модулем 40-M306PB-MAD2LG

Модуль: 40-M306PB-MAD2LG

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
BN44-00645A
датчик тока

ТВ (Samsung) с модулем BN44-00645A

Модуль: BN44-00645A

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
HX-N201
датчик тока

ТВ с модулем HX-N201

Модуль: HX-N201

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
K-PL-0A1
датчик тока

ТВ с модулем K-PL-0A1

Модуль: K-PL-0A1

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
MP123T
датчик тока

ТВ с модулем MP123T

Модуль: MP123T

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
MP24S-CX
датчик тока

ТВ с модулем MP24S-CX

Модуль: MP24S-CX

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
715G7801-P01-W12-0H2H
датчик тока

ТВ (Philips) с модулем 715G7801-P01-W12-0H2H

Модуль: 715G7801-P01-W12-0H2H

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
LGP42-13PL1
датчик тока

ТВ (LG) с модулем LGP42-13PL1

Модуль: LGP42-13PL1

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
LGP42-13R2
датчик тока

ТВ (LG) с модулем LGP42-13R2

Модуль: LGP42-13R2

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
LGP3942D-15CH1
датчик тока

ТВ (LG) с модулем LGP3942D-15CH1

Модуль: LGP3942D-15CH1

Увеличить датчик тока — удалить 1 резистор из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
715G6550-P03-000-002H

Philips 32PFT5300 / 32PFT5300/12 (32")

БП: 715G6550-P03-000-002H Драйвер: PF7708BS 305 мА

Также: 32PFT5300/60. Панель: TPT315B5.

3 канала подсветки. Датчик тока — R335, R340.

Удалить отмеченный R → 185 мА. Или удалить 2 R (2,2 и 3,6 Ом) → 296 мА.

✓ Результат: 305 → 185–296 мА

Фото платы
715G5778-P02-000-002M

Philips 40PFL3108T/60 (40", 715G5778)

БП: 715G5778-P02-000-002M Драйвер: PF7900 ~400 мА

Драйвер PF7900. Увеличить R8141 до 170–200 кОм.

✓ Рекомендация: увеличить R8141 до 170–200 кОм

Фото платы
715G5778-P03-W21-002R

Philips 47PFL5038T / 47PFL50x8 (47")

БП: 715G5778-P03-W21-002R Драйвер: PF7900 ~400 мА

На плате есть подстроечный резистор для регулировки тока подсветки. Крутить до снижения напряжения на измерительном R.

Также можно увеличить R8141.

✓ Рекомендация: использовать подстроечник или увеличить R8141

Фото платы
715G7801-P01-W15-0H2S

ТВ с БП 715G7801-P01-W15-0H2S (Philips/LG)

БП: 715G7801-P01-W15-0H2S Драйвер: PF7909S ~600 мА

Также: LG и Philips на платформе 715G7801.

Драйвер PF7909S. Удалить R8602/R8603 — аналогично LG 32LJ500V-ZB.
Ток ↓ с ~600–700 до ~400–450 мА.

✓ Результат: ~600 → ~400 мА

Фото платы
715GA052-P01-012-003S

ТВ с БП 715GA052-P01-012-003S (Philips)

БП: 715GA052-P01-012-003S Драйвер: встроен ~350 мА

Также: Philips серии 2019–2020.

Увеличить датчик тока — стандартный метод для Philips-плат 715Gxxxx.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
APS-349 (1-888-121-11)

Sony KDL-40R473A / KDL-40R474A (40", APS-349)

БП: APS-349 (1-888-121-11) Драйвер: BD9488F 210 мА

Также: KDL-40R483B. Ток 210 мА при макс. подсветке.

Драйвер BD9488F. Датчик тока — низкоомные R. При 210 мА при максимальной подсветке доработка менее критична, но для профилактики можно увеличить R на 20–30%.

✓ Рекомендация: увеличить датчик тока на 20–30%

Фото платы
1-893-880-21

Sony KDL-40R453B / KDL-32R413B (1-893-880-21)

БП: 1-893-880-21 Драйвер: BD9488F ~250 мА

Также: KDL-40R483B, KDL-32R433B.

Драйвер BD9488F. Увеличить датчик тока на 30–50%.

✓ Рекомендация: снижение тока на 25–30%

Фото платы
17IPS11 (Vestel)

Toshiba 32W3453R / 32L4353RB (Vestel 17IPS11)

БП: 17IPS11 (Vestel) Драйвер: MP3394S ~300 мА

Также: Grundig, Telefunken на Vestel 17IPS11.

Драйвер MP3394S. На ISET (pin 6) — 2 SMD-резистора 4,7 кОм. Увеличить номинал одного до 8–9 кОм — ток ↓.

✓ Результат: увеличить ISET R до 8–9 кОм

Фото платы
QPWBNG261WJN1

Sharp LC-24LE155M (24")

БП: QPWBNG261WJN1 Драйвер: BD8779EFV 260 мА

Также: Подсветка: V236B1-LE2-TREM11.

Драйвер BD8779EFV. Токозадающие R: 8 шт. по 3 Ом.

Заменить на 4,7 Ом — ток с 260 до 160 мА.

✓ Результат: 260 → 160 мА (3Ом×8 → 4,7Ом×8)

Фото платы
DPS-119AP (шасси Q552.4E LA)

Philips 40PFL5507T/60 (40", DPS-119AP)

БП: DPS-119AP (шасси Q552.4E LA) Драйвер: DDA009 ~350 мА

Драйвер DDA009. Увеличить датчик тока — удалить 1 R из параллельной сборки.

✓ Рекомендация: снижение тока на 25–30%

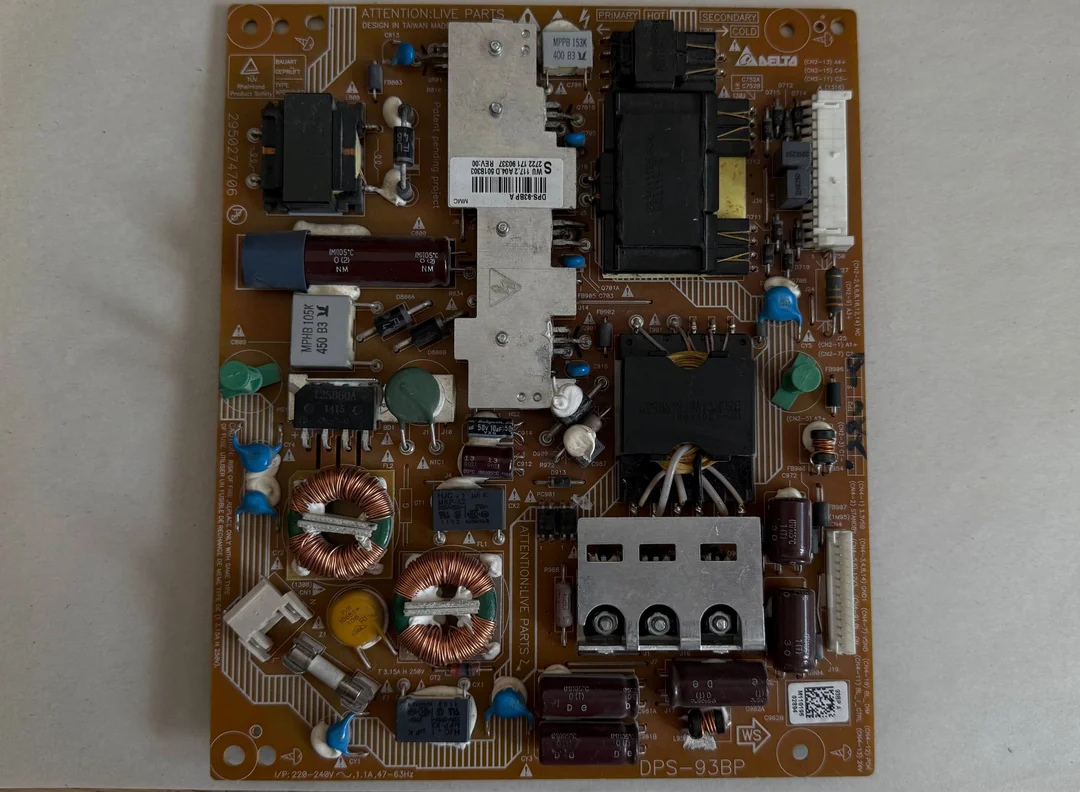

Philips 32PFL6605H/60 (32") — Delta DPS-93BP

БП: Delta DPS-93BP Драйвер: DDA009 ~350–450 мА

LED-телевизор Philips 32PFL6605H/60 (6000-я серия, 32 дюйма). Тот же БП Delta DPS-93BP применяется в ряде других моделей Philips 32", а также в Toshiba/Sony (OEM-поставки Delta Electronics, Тайвань). Младший аналог DPS-119AP для 32-дюймовых моделей, мощность ~93 Вт.

Драйвер LED-подсветки DDA009. Рядом с разъёмом подсветки и микросхемой драйвера расположена группа параллельно соединённых низкоомных SMD-резисторов — это датчик тока, задающий общий лимит тока подсветки.

Способ 1 (простой): аккуратно выпаять один из параллельных резисторов. Общее сопротивление датчика растёт → ток подсветки снижается.

Способ 2 (точный): заменить один из резисторов на компонент с бо́льшим номиналом — позволяет подобрать ток под конкретную панель.

✓ Рекомендация: снижение тока на 25–35%

Фото платы
17IPS19-5 (Vestel)

Vestel 17IPS19-5 (Toshiba, Grundig и др.)

БП: 17IPS19-5 (Vestel) Драйвер: MP3394S ~300 мА

Также: Toshiba 39L4353RB, Grundig, Telefunken на Vestel.

Драйвер MP3394S. ISET (pin 6) — 2 SMD-резистора. Увеличить номинал одного из ISET-резисторов до 8–9 кОм.

✓ Результат: увеличить ISET R до 8–9 кОм

Фото платы
1-893-880-21 / 1-893-880-11

Sony KDL-32R413B / KDL-32R433B (32", 1-893-880-21)

БП: 1-893-880-21 / 1-893-880-11 Драйвер: BD9488F ~250 мА

Также: KDL-40R483B, KDL-40R453B. Серии R4/R4xx.

Драйвер BD9488F. Увеличить датчик тока на 30–50% для профилактики.

✓ Рекомендация: увеличить датчик тока на 30–50%
