Доработка БП китайских и бюджетных телевизоров — уменьшение тока подсветки

TCL, Haier, DEXP, BBK, JVC, Xiaomi, Hisense, Telefunken, Starwind, IRBIS, Fusion, Supra, KIVI, Goldstar, Vizio. Драйверы OB3350, OB3353, OB3368, BIT3267, AL3353, MP4012, HOZ1GN.

158
карточек

Китайские и бюджетные бренды

📷
Фото платы
TP.S512.PB776
ISET pin 6

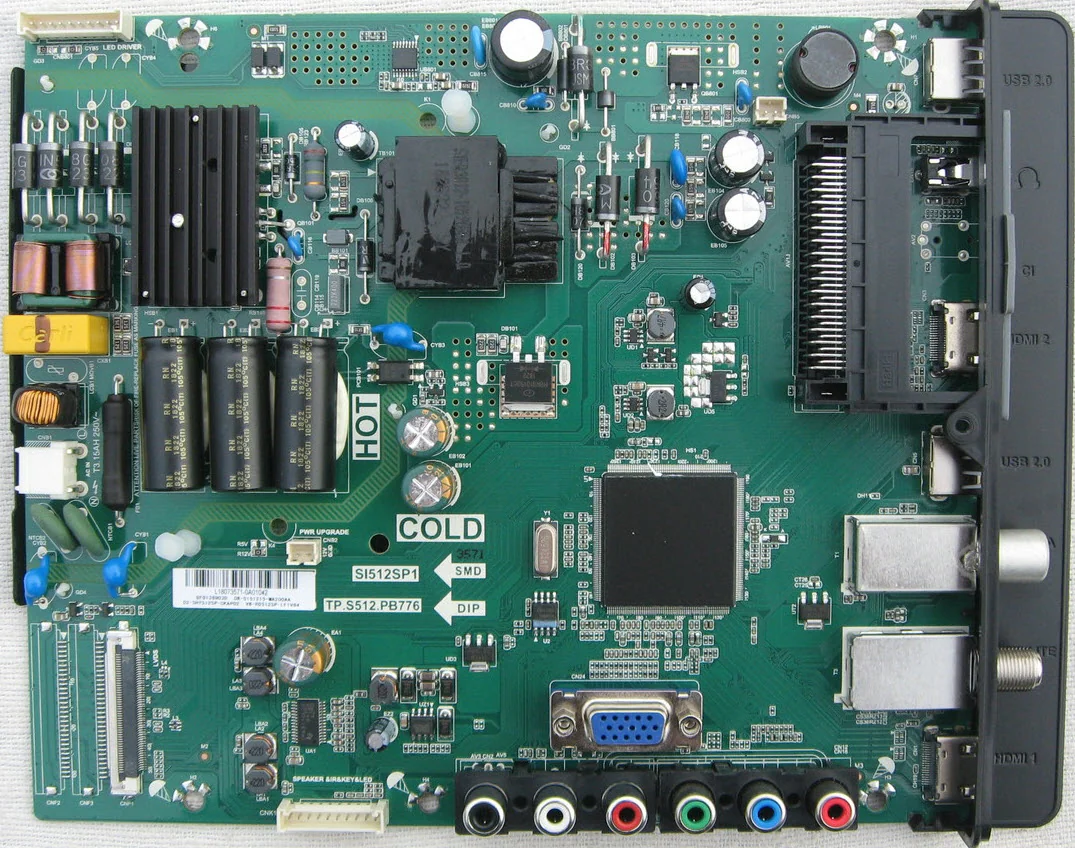

TCL LED32D2900S
Плата: TP.S512.PB776 GB98AERN 250 мА
2 ленты по 6 светодиодов 6V 1,8W (3030). Ленты: 32D2900.
🔧
Ток регулируется по выводу ISET (pin 6) драйвера GB98AERN. На плате одно посадочное место, SMD резистор 15 кОм.

Шаг 1: Удалить SMD 15к, поставить обычный 20 кОм 0,25W от ISET на землю → ток ~180 мА.
Шаг 2 (опционально): Поставить последовательно 20к + 10к = 30 кОм → ток 130 мА.
✓ Результат: 250 → 180 мА (или 130 мА)
📷
Фото платы
TV3902-ZC02-01
OB3368AP pin 17

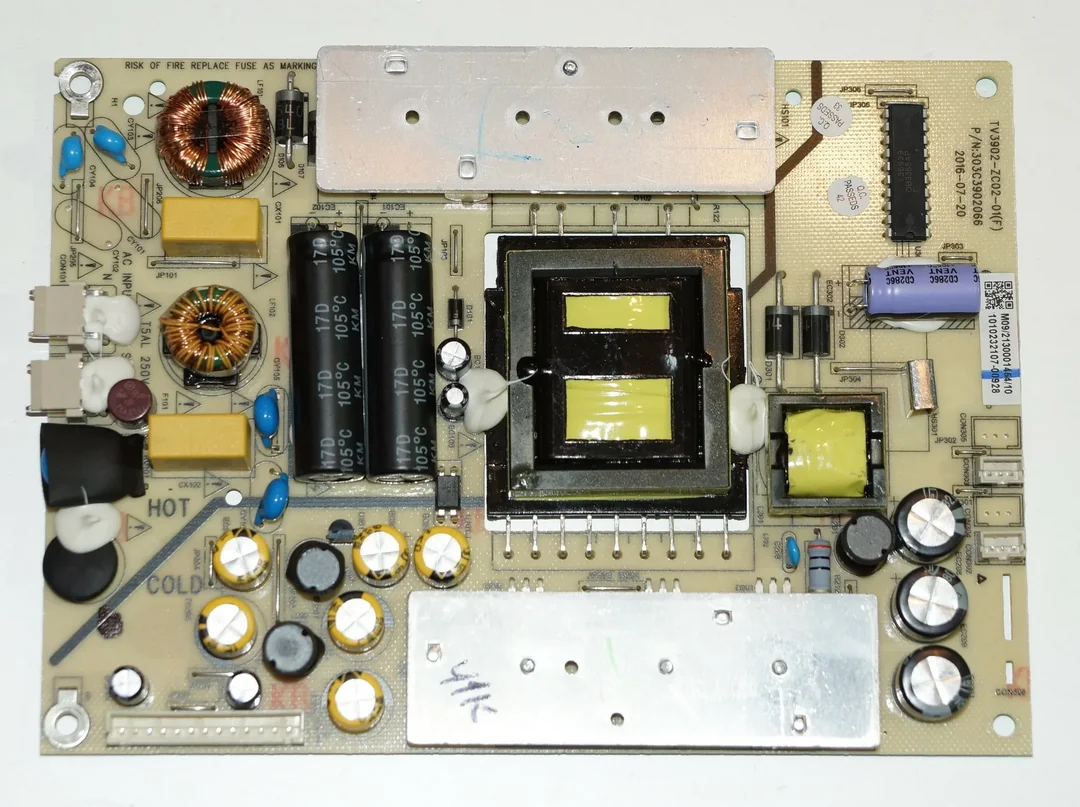

JVC LT-40M445 / JVC LT-40M640
БП: TV3902-ZC02-01 OB3368AP
🔧
Многоканальный драйвер OB3368AP. Формула: I = 4800 / Riset.
ISET (pin 17): увеличить резистор с 47 кОм до 200 кОм (на землю). Оптимальное значение подбирается индивидуально.
✓ Результат: существенное снижение тока
📷
Фото платы
TP.MS3663S.PB818
OB3353CP

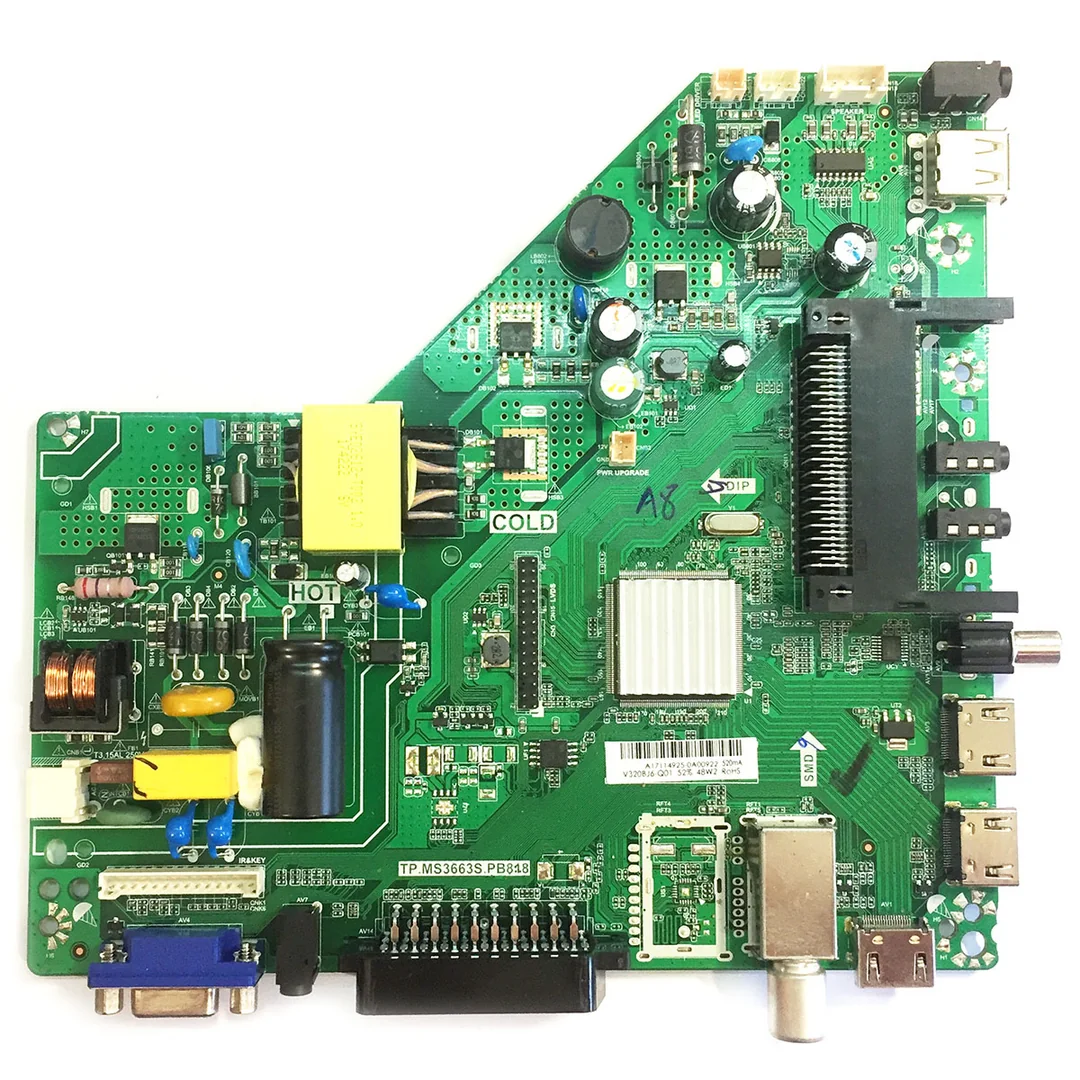

Fusion FLTV-32B110T
Плата: TP.MS3663S.PB818 OB3353CP 290–450 мА
Ленты: JS-D-JP32DM-061EC E32DM1000. 2 ленты по 6 LED 6V 2W.
🔧
Датчик тока — 3 параллельных SMD резистора: 1R5, 1R5, 2R20. Находятся около разъёма подсветки.
Выпаять 2 резистора из трёх (например, оба 1R5) — ток снижается вдвое.
✓ Результат: 450 → 225 мА
📷
Фото платы
MSD3463-T5C1
2×2R20

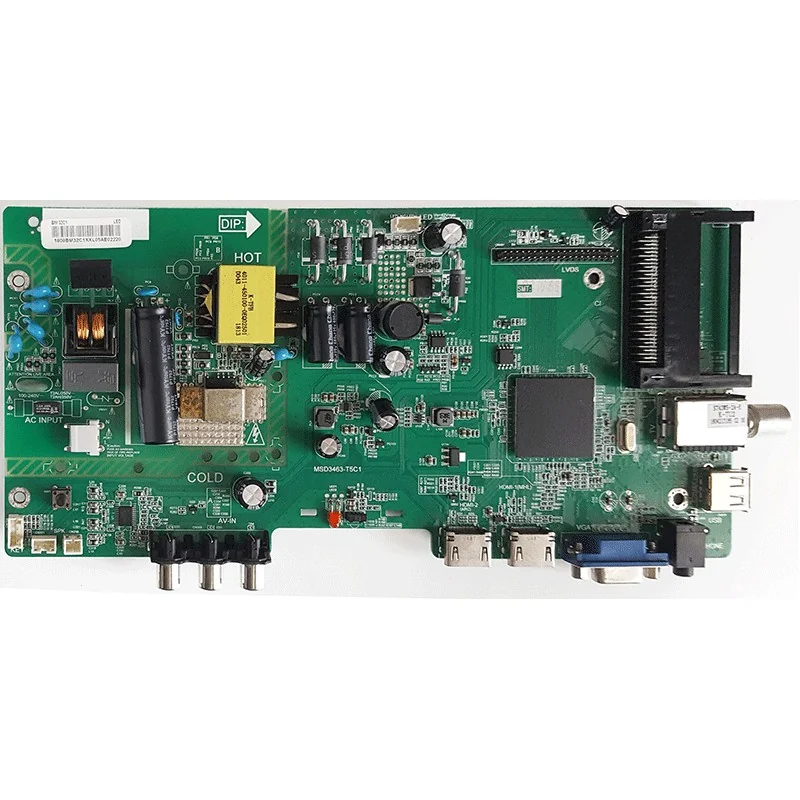

Panasonic TX-32ER250ZZ / LC32LT0030W
Плата: MSD3463-T5C1 OB3353CP 450 мА
🔧
Выпаять два резистора 2R20 (отмечены на плате красным квадратом).
✓ Результат: 450 → 225 мА
📷
Фото платы
R-HS165D-1MF21
R417–R421
DNS C46DC2000
БП: R-HS165D-1MF21 UCC25710 330–400 мА
60 диодов 2828 3V.
🔧
Сборка из 5 резисторов R417–R421.
Выкинуть 2 → ток ~250 мА. Выкинуть 3 → ток ~150 мА.
✓ Результат: 400 → 250 мА или 150 мА
📷
Фото платы
TP.MS3463S.PB782
UB801 pin 6
Daewoo L32S645WTE / Telefunken TF-LED32S20S2 / ERISSON 32LET41T2
Плата: TP.MS3463S.PB782 OB3350 (UB801) 480 мА
Клоны: Thomson T32D22DH-01B, LIBERTON D-LED 3216-DBT2, LIBERTON 28TL11HDT.
🔧
Удалить резистор с 6-го пина микросхемы UB801 на землю (отмечен на плате красным кольцом). Ток существенно снизится.
⚡ Подбирать номинал индивидуально!
📷
Фото платы
OB3350
датчик тока
BBK 32LEM-1002/T2C / BBK 32LEM-3081/T2C
БП: R-HS070D-1MF11 / XR7.820.208V1.2 OB3350
🔧
32LEM-1002: удалить один из параллельных резисторов датчика тока.
32LEM-3081: удалить R = 2,4 Ом из датчика тока.
✓ Результат: −25…30%
📷
Фото платы
TP.CV512H-U42
BIT3267
BBK 28LEM-1044/T2C
Плата: TP.CV512H-U42 BIT3267 250 мА
🔧
Удалить чип-резисторы PR182 и PR183 (1R0 и 1R5) около разъёма подсветки. Маркировка позиций на обратной стороне платы.
✓ Результат: 250 → 120 мА
📷
Фото платы
TP.MS3663S.PB818
R 2,2 Ом
LIBERTON 32HE2HDT
Плата: TP.MS3663S.PB818
2 планки по 6 шестивольтовых LED.
🔧
Удалить резистор 2,2 Ом (отмечен красным на фото).
✓ Результат: существенное снижение тока
📷
Фото платы
RS20
SUPRA STV-LC50T400FL (V107)
Встроенный БП
🔧
Удалить резистор RS20 (1,5 Ом).
✓ Результат: снижение тока
📷
Фото платы
RF22 / RF23
ERGO LE32D5
Встроен
🔧
Удалить один из резисторов RF22 или RF23.
✓ Результат: снижение тока
📷
Фото платы
TP.MS3663S.PA671
OB33510CP
AKAI UA24DF2110T2
Плата: TP.MS3663S.PA671 OB33510CP
🔧
OB33510CP — аналог OB3350. Увеличить датчик тока (вывод FB): удалить один из параллельных низкоомных резисторов.
✓ Результат: −25–30%
📷
Фото платы
TP.MS18VG.P78
OB3363QP
Thomson 32ED05U-01B
Main: TP.MS18VG.P78 OB3363QP 240 мА
⚠️ Маркировка может быть OB3363QP, но по схеме реально AP3064 — проверять!
🔧
Если реально OB3363QP — ISET на выводе 5. Если AP3064 — ISET на выводе 2.
Увеличить ISET-резистор на 30–50%.
⚡ Проверять реальную распиновку! Маркировка может не совпадать.
📷
Фото платы
RSAG7.820.9663/ROH
HOZIGN
Toshiba 55U5069
БП: RSAG7.820.9663/ROH HOZIGN
🔧
Доработка по даташиту HOZIGN: увеличить ISET-резистор или датчик тока.
⚡ Подбирать по даташиту
📷
Фото платы
35023016
BD9412F
DEXP F48D8000K
БП: *35023016 BD9412F
🔧
Доработка по даташиту BD9412F: увеличить датчик тока.
⚡ Подбирать по даташиту BD9412F
📷
Фото платы
TP.SK508S.PB802
удалить 2 резистора
DEXP H32D8100Q
Main: TP.SK508S.PB802
🔧
Удалить два резистора из датчика тока.
✓ Результат: ток до 150 мА
📷
Фото платы
ISET pin 15
R418, R433
DEXP F40B7100T
400 мА
🔧
По выводу ISET (pin 15): два резистора R418 и R433 по 10 кОм.
Заменить на 5,6к и 4,7к.
✓ Результат: 400 → 245 мА
📷
Фото платы
PW.128W2.982
OB3350CP
Xiaomi L43M6-6ARG (43")
БП: PW.128W2.982 OB3350CP
🔧
Датчик тока — 4 параллельных резистора. Удалить один из четырёх. При необходимости — ещё один, но может быть тускловато.
✓ Результат: −25%
📷
Фото платы
TPD.MS6886.PB792
pin 6 драйвера
Xiaomi MI L43M5-5ARU (43")
Плата: TPD.MS6886.PB792
🔧
Увеличить сопротивление на 6-м выводе микросхемы драйвера подсветки.
✓ Результат: снижение тока
📷
Фото платы
R8618–R8622
датчик тока
Xiaomi L50M5-5ARU (50")
560 мА
🔧
Датчик тока R8618–R8622. Отпаять резистор 1,5 Ом.
Для ещё большего снижения — убрать все 3 и заменить на 1 Ом.
✓ Результат: 560 → 380 мА (или 280 мА)
📷
Фото платы
RSAG7.820.12367/ROH
OB3375
Hisense 32A4BG
Плата: RSAG7.820.12367/ROH OB3375
2 планки по 5 LED 3V. Ленты: JBD315X1H-LB81. ⚠️ При отключённом разъёме подсветки ТВ не запустится!
🔧
Доработка датчика тока — подробности см. на фото расположения места доработки. Разрядить высоковольтный конденсатор перед работой!
⚡ Перед доработкой разрядить ВВ конденсатор!
📷
Фото платы
HOZ1GN
R726–R730
Hisense 43A6BG
HOZ1GN
🔧
Датчик тока — сборка R726–R730. Удалить один из резисторов.
✓ Результат: −20–25%
📷
Фото платы
CV6683H-C42
AL3353
Haier (main CV6683H-C42)
Main: CV6683H-C42 AL3353 297 мА
2 линейки по 6 LED 3030, 6V. Датчик: 1R30 + 2R00 + 2R00 = 0,565 Ом.
🔧
Датчик тока — три резистора: 1,3 + 2,0 + 2,0 Ом параллельно (общее 0,565 Ом).
Удалить один резистор 2R00.
✓ Результат: −30%
📷
Фото платы
TV3902-ZC02-01F
OB3368AP
Telefunken TF-LED42S39T2S
БП: TV3902-ZC02-01F OB3368AP
🔧
Аналогично JVC на TV3902: ISET (pin 17) — увеличить резистор до 200 кОм.
✓ Результат: существенное снижение тока
📷
Фото платы
40-L17CW2-PWB1ZG
iFFALCON iFF50Q72 (50")
БП: 40-L17CW2-PWB1ZG
🔧
Доработка датчика тока — увеличить сопротивление на ~30%.
⚡ Подбирать по даташиту
📷
Фото платы
TV4205-ZC02-01
AP3616M28-G1
JVC LT-39M640 (V1N09)
БП: TV4205-ZC02-01 AP3616M28-G1
🔧
Доработка по даташиту AP3616M28 — увеличить ISET-резистор.
⚡ Подбирать по даташиту
📷
Фото платы
CV338H-T42
BIT3267
PR182 PR183 PR203 PR238
DEXP H32D8000Q / BBK 32LEX-5023/T2C / BBK 32LEX-5024/T2C
Main: CV338H-T42 BIT3267 300 мА
Панели: HV320WHB-N85, HV320WHB-N55, V320BJ6-Q01. Подсветка: CC0232D570V12. Ключ: AOD4454. Формула: RLed = 0,21/ILed. Вывод 5 INN BIT3267.
🔧
Датчик тока — 4 параллельных резистора PR182, PR183, PR203, PR238 рядом с коннектором JW1.

Удалить 1–2 резистора для увеличения общего сопротивления. При удалении 2-х ток снижается на ~40%, яркость остаётся достаточной.
✓ Результат: 300 → 180–240 мА (−20…40%)
📷
Фото платы
CV512H-U42
BIT3267
резисторы 1,5 Ом
DEXP H39D7100E (39")
Main: CV512H-U42 BIT3267 530 мА
Подсветка: ms-l1795 v1 — 3 планки по 8 LED 6V. Также подходят PT30W45 V1 (алюминий).
🔧
Удалить 2 резистора по 1,5 Ом из параллельной сборки датчика тока.
✓ Результат: 530 → 320 мА (−40%)
📷
Фото платы
CV338H-U42
BIT3267
1,5 Ом + 1 Ом
DEXP H39D8000Q / LEBEN 39" (CV338H-U42)
Main: CV338H-U42 BIT3267 500 мА
Массовый дефект — подсветка выходит через 3–4 года. Заводской ток ~500 мА. Рекомендуемый после ремонта: 200–220 мА.
🔧
Удалить резисторы 1,5 Ом и 1 Ом из датчика тока. Оставить столько, чтобы ток составил 200–220 мА. Контроль амперметром обязателен.
✓ Результат: 500 → 200–220 мА. 22 ТВ отремонтировано без возвратов.
📷
Фото платы
TP.231.PT85
резистор 3,3 Ом
DEXP F40B7000H (40")
Main: TP.231.PT85
🔧
Удалить один резистор на 3,3 Ом в драйвере подсветки.
✓ Результат: ток → 170 мА
📷
Фото платы
TP.3663S.PB805
параллельные R
DEXP F32F7000M / DEXP F32F7000G (32")
Main: TP.3663S.PB805
4 параллельных резистора в датчике тока: R200 и три ниже.
🔧
Удалить один резистор из сборки. Не R200, а ниже — резистор 2R2 (снизит слабее) или 1R5 (снизит сильнее).
✓ Результат: снижение тока на 20–30%
📷
Фото платы
TPD.RT2841.PB771
MP3398E pin 6 ISET
TCL L32S6500 (32")
Main: TPD.RT2841.PB771 MP3398E 400 мА
Метод ISET — ток обратно пропорционален сопротивлению на pin 6.
🔧
ISET (pin 6) MP3398E: штатный 270 кОм → заменить на 470 кОм.
✓ Результат: 400 → 170 мА (−57%)
📷
Фото платы
CV512H-Q42
BIT3267
датчик тока
SHIVAKI STV-28LED20W (28")
Main: CV512H-Q42 BIT3267
Подсветка: JS-D-JP2820-051EC(60416) — 2 планки по 5 LED 6V (LED3030). Аналогична CV512H-U42.
🔧
Удалить 1 резистор 1R50 из параллельной сборки датчика тока. Аналогично BBK 28LEM-1044 (CV512H-U42). Также: SUPRA STV-LC32LT0050W (CV512H-Q42).
✓ Результат: 230 → 180 мА (−22%)
📷
Фото платы
CV338H-T50
BIT3267
BBK 49LEX-5027/FT2C (49")
Main: CV338H-T50 BIT3267
Вариант платы CV338H для 49" диагонали. Аналогичная схемотехника с CV338H-T42.
🔧
Удалить 1–2 резистора из параллельной сборки датчика тока (вывод 5 INN BIT3267). Формула: RLed = 0,21/ILed.
✓ Результат: снижение тока на 25–40%
📷
Фото платы
TP.MT5510S.PB803
датчик тока
AIWA JH32DS700S (32")
Main: TP.MT5510S.PB803
🔧
Увеличить датчик тока — удалить или заменить низкоомные резисторы в цепи LED−.
✓ Рекомендация: снизить ток на 25–30%
📷
Фото платы
JUC7.820.00117550
RP411 2,2 Ом
Supra STV-LC28T440WL (28")
БП: JUC7.820.00117550 460 мА
🔧
Удалить RP411 (2,2 Ом) из параллельной сборки датчика тока.
✓ Результат: 460 → 280 мА (−39%)
📷
Фото платы
CVB32005
RP30 1,6 Ом
BBK 28LEM-1001/T2C (28")
БП: CVB32005 CV9202H-TPV 300 мА
Матрица: CX275DLEDM.
🔧
Удалить RP30 (1,6 Ом).
✓ Результат: 300 → 120 мА (−60%)
📷
Фото платы
CV512H-U42
BIT3267
1,5 Ом + 2 Ом
Holleberg HTV-LED40FHD100T2 (40")
Main: CV512H-U42 BIT3267 430 мА
3 планки по 8 LED 6V (1,8 Вт). Подсветка: PT30W45 V1 (алюминий).
🔧
Удалить 2 резистора: 1,5 Ом и 2 Ом из датчика тока.
✓ Результат: 430 → 220 мА (−49%)
📷
Фото платы
NordStar NSTV-3211
R 2,2→5,6 Ом
NordStar NSTV-3211 (32")
290 мА
2 стринга по 6 LED 6V.
🔧
Заменить резистор 2,2 Ом → 5,6 Ом в датчике тока.
✓ Результат: 290 → 212 мА (−27%)
📷
Фото платы
MS34631-ZC01-01
датчик тока
Doffler 32CH52-T2 (32")
Main: MS34631-ZC01-01
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки.
✓ Рекомендация: снижение на 25–30%
📷
Фото платы
5800-A6M31G-GP00
MP3398 pin ISET
GoldStar LT-32T450R (V1P10)
Main: 5800-A6M31G-GP00 MP3398 295 мА
Панель: RDL32HY REV 00. Подсветка: 3 планки 5800-W323001-3P00.
🔧
Метод ISET. Увеличить ISET-резистор драйвера MP3398.
✓ Результат: 295 → 230 мА (−22%)
📷
Фото платы
HK.T.S2T512CP539
датчик тока
BQ 3201B V1 (32")
Main: HK.T.S2T512CP539 320 мА
Панель: 315PW07S. 2 планки × 6 LED 6V (72V общее). ТВ 2018–2019 гг.
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки в цепи LED−.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
JUC7.820.00117550
MP4012 RP409–RP411
BBK 32LEM-1018 (32")
БП: JUC7.820.00117550 MP4012 200 мА
Датчик тока: 3 параллельных SMD-резистора RP409, RP410, RP411.
🔧
Удалить RP411. Ток без видимого снижения яркости.
✓ Результат: 200 → 110 мА (−45%)
📷
Фото платы
CV512H-U42
BIT3267
2 планки 6×6V
BBK 32LEM-1045 (32")
Main: CV512H-U42 BIT3267 300 мА
Подсветка: 2 планки по 6 LED 6V (E32F2000).
🔧
Удалить 2 низкоомных SMD-резистора из параллельной сборки датчика тока.
✓ Результат: 300 → 150 мА (−50%)
📷
Фото платы
CVB32005
OB3350
CX315DLEDM
BBK 32LEM-1009 (32")
БП: CVB32005 OB3350
Main: CV9202H-TPV. Панель: CX315DLEDM. 3 планки × 8 LED 3V. Также TF-LED32S32T2 на TP.S512.PB83.
🔧
Удалить 1 резистор из параллельной сборки датчика тока OB3350.
✓ Результат: снижение тока ~25–30%
📷
Фото платы
CVB32005
OB3350
RF22 RF23 RF30
Telefunken TF-LED29S30T2 (29")
БП: CVB32005 OB3350 290 мА
Main: CV9202H-TPW. Панель: CX290DLEDM. 3 планки × 6 LED 3V (01.JL.D2961235 06BS). Датчик: RF22 (4R7), RF23 (4R7), RF30 (1R60).
🔧
Удалить RF22 (4,7 Ом) из параллельной сборки.
✓ Результат: 290 → 230 мА (−21%)
📷
Фото платы
5800-A6M31G-0P10
MP3398A ISET
Telefunken TF-LED32S27T2 / Erisson 32LES70T2 / 32LES71T2
Main: 5800-A6M31G-0P10 (0P00) MP3398A
Подсветка: 5800-W32001-3P00 (3 планки). Панель: RDL320HY. Массовый дефект подсветки.
🔧
Метод ISET. Увеличить ISET-резистор (pin 6) MP3398A. В цепи: 10 кОм + 470 Ом последовательно. Удалить 470 Ом и поставить 4,7 кОм.
✓ Результат: 350 → 250 мА
📷
Фото платы
TP.MS3663S.PB818
OB3353CP
FUSION FLTV-30B100T (30")
Main: TP.MS3663S.PB818 OB3353CP
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Результат: снижение тока ~25%
📷
Фото платы
IPE06R41
датчик тока
FUSION FLTV-32T25 (32")
БП: IPE06R41
🔧
Увеличить датчик тока — удалить или заменить низкоомный резистор.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
MSDV3222-ZC01-01
датчик тока
JVC LT-32M345 (32")
Main: MSDV3222-ZC01-01
Мигание подсветки — типовая неисправность.
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки в цепи LED−.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
JUC.820.00081373
датчик тока
HYUNDAI H-LED28V22 (28")
БП: JUC.820.00081373
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
TP.SIS231.PT851
OB3350 или SN510P
ORION OLT-39212 (39")
Main: TP.SIS231.PT851 OB3350 или SN510P 300–640 мА
8 планок × 5 LED 3V (LSC400HM12-W). Два исполнения платы! Проверить какая микросхема установлена.
🔧
Версия OB3350 (UB801): 3 параллельных резистора по 2,7 Ом. Удалить 1 → ток 640 → 230 мА.
Версия SN510P (UB802): удалить 1 резистор → ток 300 → 220 мА.
⚡ Два варианта платы — проверяйте микросхему!
📷
Фото платы
CV512H-U42
BIT3267
ORION ПТ-81ЖК-170ЦТ
Main: CV512H-U42 BIT3267
Аналогично BBK 28LEM-1044, SHIVAKI STV-28LED20W на CV512H.
🔧
Удалить 1–2 резистора из параллельной сборки датчика тока (вывод 5 INN BIT3267).
✓ Результат: снижение тока на 25–40%
📷
Фото платы
MS308C1-ZC01-01
датчик тока
MYSTERY MTV-3226LT2 (32")
Main: MS308C1-ZC01-01
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки в цепи LED−.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
TP.M3663S.PB818
датчик тока
POLAR P32L21T2C (32")
Main: TP.M3663S.PB818
Аналогичная плата: FUSION FLTV-32B110T, FLTV-30B100T.
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
TP.S512.PB83
SN51DP
SHIVAKI STV-32LED17 (32")
Main: TP.S512.PB83 SN51DP
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
IRBIS T32Q44HDL
датчик тока
IRBIS T32Q44HDL (32")
BIT3267 или аналог
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CVB32005
OB3350CP
CX315DLEDM
Telefunken TF-LED32S9T2 / TF-LED32S32T2 (32")
БП: CVB32005 OB3350
Main: CV9202H-TWP. Панель: CX315DLEDM. Аналогичен BBK 32LEM-1009.
🔧
Удалить 1 резистор из параллельной сборки датчика тока OB3350.
✓ Результат: снижение тока ~25–30%
📷
Фото платы
CV512H-Q42
BIT3267
SUPRA STV-LC32LT0050W (32")
Main: CV512H-Q42 BIT3267
Аналогичен SHIVAKI STV-28LED20W, BBK 32LEM-1045 на CV512H.
🔧
Удалить 1–2 резистора из параллельной сборки датчика тока (вывод 5 INN BIT3267).
✓ Результат: снижение тока на 25–40%
📷
Фото платы
JUC7.820.00130484
3 резистора:
47, 3.9, 2.2 Ом
MYSTERY MTV-3227LT2 (32", 2013 г.)
Main: JUC7.820.00130484
Датчик тока: 3 параллельных резистора — 47 Ом, 3,9 Ом, 2,2 Ом (общее ~1,37 Ом).
🔧
Удалить резистор 3,9 Ом — общее сопротивление возрастёт до 2,1 Ом, ток снизится на ~50%. Если мало яркости — вместо удалённого впаять 8–9 Ом (ток −25–30%).
✓ Результат: ток −50% (удалить) или −25% (заменить на 8 Ом)
📷
Фото платы
TP.MS3663S.PA671
2R2 + 2R2 + 1R5
DEXP F22D7200E (22")
Main: TP.MS3663S.PA671
Датчик тока: 3 параллельных резистора — 2R2 (×2) + 1R5 (×1).
🔧
Удалить один резистор 1R5.
✓ Результат: снижение тока ~30%
📷
Фото платы
HK.T.RT2938P639
3 SMD резистора
FUSION FLTV-32AS210 (32")
Main: HK.T.RT2938P639
Датчик тока: 3 SMD-резистора параллельно.
🔧
Удалить 2 из 3-х резисторов из параллельной сборки. Контроль мультиметром.
✓ Результат: значительное снижение тока
📷
Фото платы
TV4205-ZC02-01
AP3616M28 pin 22
Mystery MTV-4029LTA2 (40")
Плата: TV4205-ZC02-01 AP3616M28 350 мА
LED 3V 2835. Штатный резистор 100 кОм по pin 22 ISET.
🔧
ISET (pin 22) AP3616M28: штатный 100 кОм. Увеличить номинал — ток обратно пропорционален Riset. Контроль амперметром.
✓ Результат: 350 → ~250 мА
📷
Фото платы
LDD.M3463.E
4 SMD резистора
ТВ на плате LDD.M3463.E (бюджетные бренды)
Main: LDD.M3463.E
Датчик тока: 4 SMD-резистора параллельно.
🔧
Удалить 2 из 4-х резисторов. Ток снизится на 30–40%.
✓ Результат: снижение тока на 30–40%
📷
Фото платы
TP.V56.PB816
4×1,5 Ом
FUSION FLTV-32B100 (32")
Main: TP.V56.PB816
Датчик тока: 4 резистора по 1,5 Ом параллельно.
🔧
Удалить 2 из 4-х резисторов по 1,5 Ом.
✓ Результат: снижение тока ~50%
📷
Фото платы
JUC7.820.00123957
2R2 + 5R1×2
SUPRA STV-LC40T440FL (40")
БП: JUC7.820.00123957
Датчик тока: 2R2 (1 шт) и 5R1 (2 шт) параллельно.
🔧
Удалить резистор 2R2. Контроль мультиметром.
✓ Результат: ток снизился до нормы
📷
Фото платы
HK.T.RT2841P838
SMD параллельно
BBK 50LEX-7158 (50")
Main: HK.T.RT2841P838
Датчик тока: несколько SMD-резисторов параллельно.
🔧
Выпаивать по одному, контролируя мультиметром.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV512H-U42
BIT3267
2×1,0 Ом
ORION OLT-32002 (32")
Main: CV512H-U42 BIT3267
🔧
Удалить 2 резистора по 1,0 Ом из параллельной сборки датчика тока.
✓ Результат: ток снизился до нормы
📷
Фото платы
IPE06R41
MP3394S pin 6
Supra STV-LC40T420 (V1N20, 40")
БП: IPE06R41 (IPE06R21C-1) MP3394S
БП на TEA1733, LED-драйвер MP3394S. Также маркировка 81-PBE039-G03.
🔧
ISET (pin 6) MP3394S: увеличить номинал резистора. Ток обратно пропорционален.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
MSD3463-T4C1
датчик тока
ТВ с процессором MSD3463-T4C1 (встроенный LED-драйвер)
MSD3463-T4C1
Процессор со встроенным LED-драйвером. Датчик тока — внешние резисторы.
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки в цепи LED−.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
VR LT-32L07V
3 резистора
VR LT-32L07V (32")
двухмодульный
Двухпланочная подсветка. На БП 3 резистора датчика тока.
🔧
Удалить 1 из 3-х резисторов датчика тока на блоке питания.
✓ Рекомендация: снижение тока на ~25%
📷
Фото платы
MSD6A348-T5C2
4 резистора 2R2
Daewoo L32V770VKE (32")
Main: MSD6A348-T5C2 350 мА
2 стринга × 6 LED 6V (2835) на алюминии, параллельно. Датчик: 4 резистора.
🔧
Удалить 2 резистора по 2R2 из параллельной сборки.
✓ Результат: 350 мА → ~200 мА
📷
Фото платы
CV628H-T42
SMD параллельно
BBK 55LEX-5022 (55")
Main: CV628H-T42
🔧
Удалить 2 резистора из параллельной сборки датчика тока.
✓ Результат: ток снизился на 50%
📷
Фото платы
MP123
1R0 + 2R2 + 0.47R
Hyundai H-LED32V13 (32")
Модуль: MP123
2 стринга параллельно. Датчик: 1R0 + 2R2 + 0.47R.
🔧
Удалить резистор 0.47R.
✓ Результат: ток снизился на 20%
📷
Фото платы
CV338H-U50
BIT3267
ТВ на плате CV338H-U50 (50")
Main: CV338H-U50 BIT3267
50" вариант платформы CV338H. Аналогично CV338H-T42/T50/U42.
🔧
Удалить 1–2 резистора из датчика тока (вывод 5 INN BIT3267). RLed = 0,21/ILed.
✓ Результат: снижение тока на 25–40%
📷
Фото платы
CV512H-B42 / U50
BIT3267
ТВ на платах CV512H-B42 / CV512H-U50
Main: CV512H-B42 / CV512H-U50 BIT3267
Варианты платформы CV512H. Доработка аналогична CV512H-U42/Q42.
🔧
Удалить 1–2 резистора из параллельной сборки датчика тока.
✓ Результат: снижение тока на 25–40%
📷
Фото платы
CV3663C / CV3463H
датчик тока
ТВ на платах CV3663C / CV3663BH / CV3463H (бюджетные бренды)
Main: CV3663C-A32 / C42 / M32 / CV3663BH-Q32 / CV3463H-Q42
Семейство плат Cultraview 3663/3463. Датчик тока — параллельные SMD-резисторы.
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV59x / CV92xx
датчик тока
ТВ на платах CV59L / CV59SH / CV595SH / CV9203H / CV9256
Main: CV59L-A23, CV59SH-E32, CV595SH-Q32, CV9203H-A42, CV9256-B42
Семейство плат Cultraview старых серий. Датчик тока — параллельные SMD-резисторы.
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CVB39003 / CVB42001
датчик тока
ТВ на платах CVB39003 / CVB42001 (39–42")
БП: CVB39003 / CVB42001
Аналогичны CVB32005. Датчик тока — параллельные резисторы.
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
5844-A3M31G / A3M32G
ISET
ТВ на платах 5844-A3M31G / 5844-A3M32G (Skyworth/бюджетные)
Main: 5844-A3M31G-OP10 / 5844-A3M32G-0P00
🔧
Увеличить датчик тока — удалить 1 резистор из параллельной сборки.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
P50-3663STV / P75-3663SV
датчик тока
ТВ на платах P50-3663STV5.1 / P50-3663STV6.0 / P75-3663SV6.1
Main: P50-3663STV / P75-3663SV
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV6681-B42 / K42
датчик тока
ТВ на платах CV6681-B42 / CV6681-K42
Main: CV6681-B42 / CV6681-K42
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV512H-A50
датчик тока
ТВ на плате CV512H-A50
Main: CV512H-A50 BIT3267
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV512L-Q24
датчик тока
ТВ на плате CV512L-Q24
Main: CV512L-Q24
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV512L-U24
датчик тока
ТВ на плате CV512L-U24
Main: CV512L-U24
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV56BL-Q24
датчик тока
ТВ на плате CV56BL-Q24
Main: CV56BL-Q24
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV59SH-D32
датчик тока
ТВ на плате CV59SH-D32
Main: CV59SH-D32
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV59SH-U32
датчик тока
ТВ на плате CV59SH-U32
Main: CV59SH-U32
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV3663BH-Q42
датчик тока
ТВ на плате CV3663BH-Q42
Main: CV3663BH-Q42
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
P75-3463GSXV6.0
датчик тока
ТВ на плате P75-3463GSXV6.0
Main: P75-3463GSXV6.0
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
P50-6681V8
датчик тока
ТВ на плате P50-6681V8
Main: P50-6681V8
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV6681-K32
датчик тока
ТВ на плате CV6681-K32
Main: CV6681-K32
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
EL.MS3663S-FE48
датчик тока
ТВ на плате EL.MS3663S-FE48
Main: EL.MS3663S-FE48
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
EL.MS3663S-FE48V1
датчик тока
ТВ на плате EL.MS3663S-FE48V1
Main: EL.MS3663S-FE48V1
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
HK.T.RT2842P639
датчик тока
ТВ на плате HK.T.RT2842P639
Main: HK.T.RT2842P639
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
HK-T.RT2957P63
датчик тока
ТВ на плате HK-T.RT2957P63
Main: HK-T.RT2957P63
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
HK-TSP9202P53
датчик тока
ТВ на плате HK-TSP9202P53
Main: HK-TSP9202P53
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
HK.T.2T512CP539
датчик тока
ТВ на плате HK.T.2T512CP539
Main: HK.T.2T512CP539
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
HK.T.S2T512CP639
датчик тока
ТВ на плате HK.T.S2T512CP639
Main: HK.T.S2T512CP639
🔧
Удалить 1 резистор из параллельной сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
JUC7.820.xxxxx
датчик тока
ТВ на платах серии JUC7.820 (19 модулей)
БП: серия JUC7.820
JUC7.820.846, JUC7.820.00085339, JUC7.820.00098892, JUC7.820.00108543, JUC7.820.00128709, JUC7.820.00143963, JUC7.820.00188290, JUC7.820.00194894, JUC7.820.00205281, JUC7.820.00208835, JUC7.820.00213099, JUC7.820.00213875, JUC7.820.00217480, JUC7.820.00239365, JUC7.820.00252235, JUC7.820.00258695, JUC7.820.00267398, JUC7.820.00280836, JUC7.820.00293036
🔧
Датчик тока — параллельные SMD-резисторы рядом с разъёмом подсветки. Удалить 1 резистор, контроль мультиметром.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
встроен в MainBoard
Hisense 43A6BG / 43A6K (43", HOZ1GN)
БП: встроен в MainBoard Драйвер: HOZ1GN ~300 мА
Также: Hisense серия A6.
🔧
Датчик тока — 5 параллельных R: R726–R730.

Удалить 1 шт. из R726–R730 — ток ↓ ~20–25%.
✓ Результат: удалить 1 из R726–R730, ток ↓ ~25%
📷
Фото платы
MSA3489-ZC-01-01
YASIN LED-40E3000 (40")
БП: MSA3489-ZC-01-01 Драйвер: OB3350CP 410 мА
🔧
Датчик тока — PR56 = 1,2 Ом.

Удалить PR56 — ток с 410 до ~290 мА.
✓ Результат: 410 → ~290 мА (удалить PR56)
📷
Фото платы
CV3663BH-Q32
IRBIS 32S80HD405B (32")
БП: CV3663BH-Q32 Драйвер: BIT3267 228 мА
Также: 7.T3663BHQ3210.2A6.
🔧
Драйвер BIT3267, pin 5 (INN). 8 параллельных R (1,5×2 + 1×2 + 0,39×4 = 74 мОм).

Убрать 2 R (1,5 и 1 Ом) — ток ↓ вдвое.
✓ Результат: 228 → 114 мА
📷
Фото платы
TV3902-ZC02-01F
TELEFUNKEN TF-LED42S39T2S (42")
БП: TV3902-ZC02-01F Драйвер: OB3368AP ~300 мА
🔧
Драйвер OB3368AP. Удалить 1 низкоомный R из датчика тока у LED-разъёма. Аналог JVC LT-40M640.
✓ Результат: 300 → 190 мА
📷
Фото платы
TP.VST59S.PB816
TELEFUNKEN TF-LED32S6 (32")
БП: TP.VST59S.PB816 Драйвер: встроен ~250 мА
🔧
Датчик тока — низкоомные R рядом с LED-разъёмом.

Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
40-MS306D-MAD2LG
TELEFUNKEN TF-32LED32S19 (32")
БП: 40-MS306D-MAD2LG Драйвер: OB3363VP ~300 мА
Также: Платформа TCL/Thomson.
🔧
Драйвер OB3363VP. Ток через ISET и датчик тока.

Увеличить ISET-резистор или удалить 1 R из сборки датчика.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
TP.SK508S.PB802
BBK 32LEX-7289/TS2C (32")
БП: TP.SK508S.PB802 Драйвер: встроен ~300 мА
Также: Подсветка: 2 × 6 LED, 3V.
🔧
Удалить 2 резистора рядом с LED-разъёмом на MainBoard — ток ↓ до ~150 мА.
✓ Результат: ~300 → ~150 мА
📷
Фото платы
TP.MS3663S.PB818
Prestigio PTV32DN01Z (32")
БП: TP.MS3663S.PB818 Драйвер: OB3353CP ~280 мА
Также: Другие ТВ на TP.MS3663S.PB818.
🔧
Драйвер OB3353CP. Ток через ISET (pin 9) и датчик тока.

Увеличить ISET-резистор или удалить 1 R из сборки.
✓ Рекомендация: снижение тока на 30–40%
📷
Фото платы
встроен в MainBoard
Supra STV-LC32440WL (32")
БП: встроен в MainBoard Драйвер: встроен ~600 мА
🔧
Датчик тока — R134 + R135 (0,15 Ом).

Удалить R134, заменить R135 на 0,18 Ом.
✓ Результат: 0,6 А → 0,44 А
📷
Фото платы
JUC7.820.00188290
Supra STV-LC32LT0060F (32")
БП: JUC7.820.00188290 Драйвер: встроен ~350 мА
🔧
Удалить 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–50%
📷
Фото платы
MS36633-ZC01-01
KIVI 40FK20G (40")
БП: MS36633-ZC01-01 Драйвер: встроен ~350 мА
🔧
Увеличить датчик тока удалением 1 R из параллельной сборки на MainBoard.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
CV6681-B42
Haier (MainBoard CV6681-B42, драйвер AL3353)
БП: CV6681-B42 Драйвер: AL3353 297 мА
Также: Haier LE32K5000TF и др. Подсветка: 2×6 LED 3030, 6V.
🔧
Датчик тока: 1,3 + 2,0 + 2,0 Ом (общее 0,565 Ом).

Убрать 1 × 2R00 → R ↑ до 0,768 Ом, ток ↓ до 214 мА.
✓ Результат: 297 → 214 мА
📷
Фото платы
K-4LOM1
Платы K-4LOM1 (драйвер OB3362VP)
БП: K-4LOM1 Драйвер: OB3362VP (аналог MP3389) ~300 мА
Также: Hyundai, бюджетные бренды.
🔧
ISET (pin 9): в стоке 2 R — 120кОм и 33кОм.

Заменить оба на 1 × 51 кОм → ток до 150 мА.
✓ Результат: ~300 → 150 мА (ISET: 51 кОм)
📷
Фото платы
CV56BH-Q32
ORION ПТ-81ЖК-100 (32")
БП: CV56BH-Q32 Драйвер: встроен ~280 мА
🔧
Удалить 1 R из параллельной сборки датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
CV9202H-T / MP022S-32DX
DNS M32DM8 (32")
БП: CV9202H-T / MP022S-32DX Драйвер: встроен ~300 мА
🔧
Удалить 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока до ~200 мА
📷
Фото платы
встроен в MainBoard
Hyundai H-LED40ES5001 (40")
БП: встроен в MainBoard Драйвер: встроен ~400 мА
🔧
После замены подсветки — увеличить датчик тока удалением 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
MainBoard+PSU
Starwind SW-LED32BA201 / SW-LED32SB203 (32")
БП: MainBoard+PSU Драйвер: OB3353/BIT3267 ~280 мА
Также: Starwind бюджетные 32".
🔧
Удалить 1 R из параллельной сборки датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
PW.A100W2.771
TCL 43P737 / 55P735 / iFFALCON IFF55U62 / IFF43U62
БП: PW.A100W2.771 Драйвер: OB3365QP ~350 мА
Также: TCL P-серия 2022, iFFALCON U62 серия.
🔧
Драйвер OB3365QP. Удалить R831 из датчика тока — ток ↓.
✓ Результат: удалить R831, ток ↓ ~25–30%
📷
Фото платы
PW.150W2.731
ТВ на плате PW.150W2.731 (TCL/iFFALCON)
БП: PW.150W2.731 Драйвер: встроен ~400 мА
Также: TCL 65" серия, iFFALCON.
🔧
Удалить 1 R из датчика тока. Аналогично PW.A100W2.771.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
CV338H-T42
BBK 50LEX-7027/FT2C (50")
БП: CV338H-T42 Драйвер: встроен ~400 мА
Также: Панель CX500DLEDM.
🔧
Удалить резисторы датчика тока как на фото (рядом с LED-разъёмом).
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
HK.T.RT2842P531
BBK 24LEX-7143/T2C (24")
БП: HK.T.RT2842P531 Драйвер: встроен ~250 мА
🔧
Увеличить датчик тока — удалить 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 30–40%
📷
Фото платы
MSD3663-T5C1
ТВ на плате MSD3663-T5C1 (бюджетные бренды)
БП: MSD3663-T5C1 Драйвер: встроен (OB-серия) ~300 мА
Также: Распространённая платформа для 32" ТВ.
🔧
Датчик тока на MainBoard. Увеличить R удалением 1 резистора из параллельной сборки рядом с LED-разъёмом.
✓ Рекомендация: снижение тока на 25–40%
📷
Фото платы
MSD3663-T8C1
ТВ на плате MSD3663-T8C1 (бюджетные бренды)
БП: MSD3663-T8C1 Драйвер: встроен ~300 мА
Также: Модификация MSD3663 для 32–40".
🔧
Аналогично MSD3663-T5C1. Удалить 1 R из датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 25–40%
📷
Фото платы
EL.MS3663S-FE75
ТВ на плате EL.MS3663S-FE75 (бюджетные бренды)
БП: EL.MS3663S-FE75 Драйвер: встроен ~300 мА
🔧
Увеличить датчик тока — удалить 1–2 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–40%
📷
Фото платы
CV512H-U32
ТВ на плате CV512H-U32 (BBK, DEXP и др.)
БП: CV512H-U32 Драйвер: встроен ~280 мА
Также: BBK 32LEM-xxxx, DEXP 32" серия.
🔧
Датчик тока рядом с LED-разъёмом. Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
CV3663C-A32
ТВ на плате CV3663C-A32 (бюджетные 32")
БП: CV3663C-A32 Драйвер: OB3252CP ~280 мА
Также: Econ EX-32HT013B, Витязь 32LH0202, Manya 32MH02B, DEXP, Starwind и др. на CV3663C.
🔧
Удалить 1 R из датчика тока (группа низкоомных R рядом с LED-разъёмом).
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
CV3686H-A50
ТВ на плате CV3686H-A50 (бюджетные 50")
БП: CV3686H-A50 Драйвер: LR358D ~400 мА
Также: DEXP, Starwind и др. 50" модели.
🔧
Удалить PR109 и PR114 из датчика тока.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
3663M3C1
ТВ на плате 3663M3C1 (бюджетные бренды)
БП: 3663M3C1 Драйвер: встроен ~300 мА
🔧
Удалить 1 R из датчика тока рядом с LED-разъёмом. Стандартный метод для MSD3663-плат.
✓ Рекомендация: снижение тока на 25–40%
📷
Фото платы
TV5006-ZC02-16
ТВ на плате TV5006-ZC02-16 (бюджетные бренды)
БП: TV5006-ZC02-16 Драйвер: встроен ~350 мА
🔧
Увеличить датчик тока — удалить 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
TP.MS338E.PB803
ТВ на плате TP.MS338E.PB803 (бюджетные бренды)
БП: TP.MS338E.PB803 Драйвер: встроен ~300 мА
🔧
Увеличить датчик тока — удалить 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–40%
📷
Фото платы
TP.MS3663S.PB818
ТВ на плате TP.MS3663S.PB818 — расширенный список совместимых моделей
БП: TP.MS3663S.PB818 Драйвер: OB3353CP ~280 мА
Также: ASANO 32LH1110T, ASANO 32LH10120S, HARPER 32R470T, DEXP H28D7200K, Schaub Lorenz SLT32N5000, Erisson 32LES81T2, Nesons 32KR520, Telefunken TF-LED32S78T2, Polar P32L34T2C, ECON XC32HT011B.
🔧
Драйвер OB3353CP. Датчик тока — 3 параллельных R (1,5+1,5+2,2 Ом). Удалить R 2,2 Ом — ток ↓.
✓ Результат: удалить R 2,2 Ом, ток ↓ ~30%
📷
Фото платы
RSAG7.820.12367/ROH
Hisense 32A4BG (32", RSAG7.820.12367/ROH)
БП: RSAG7.820.12367/ROH Драйвер: OB3375 ~280 мА
Также: Подсветка: 2 × 5 LED, 3V. LED: JBD315X1H-LB81.
🔧
Драйвер OB3375. Особенность: с отключённым разъёмом подсветки ТВ не стартует! Датчик тока рядом с LED-разъёмом. Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
RSAG7.820.7748/ROH
Hisense H55A6100 (55", RSAG7.820.7748/ROH)
БП: RSAG7.820.7748/ROH Драйвер: HOZ1GN 370 мА
🔧
Заводской ток 370 мА. Датчик тока — сборка резисторов рядом с LED-выходом.

Удалить 1 R из параллельной сборки — ток ↓ ~25%.
✓ Результат: 370 → ~280 мА
📷
Фото платы
CV6681-K42
ТВ на плате CV6681-K42 (бюджетные 42")
БП: CV6681-K42 Драйвер: AL3353 / встроен ~350 мА
Также: DEXP, BBK, Haier 42" модели.
🔧
Аналогично CV6681-B42. Датчик тока — 3 параллельных R (1,3 + 2,0 + 2,0 Ом).

Убрать 1 × 2R00 — ток ↓ ~28%.
✓ Результат: удалить 1 × 2R00, ток ↓ ~28%
📷
Фото платы
CV6681-K24
ТВ на плате CV6681-K24 (бюджетные 24")
БП: CV6681-K24 Драйвер: встроен ~250 мА
Также: DEXP H24H8000C и др.
🔧
Аналогично CV6681-B42/K42. Удалить 1 R из датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
JUC7.820.00251918 CH000C
Bravis LED-24G5000+T2 (24")
БП: JUC7.820.00251918 CH000C Драйвер: BIT3367A ~250 мА
🔧
Драйвер BIT3367A. Датчик тока — низкоомные R на выводе INN.

Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
TP.MS3463S.PB801
Bravis LED-32E2000+T2 (32")
БП: TP.MS3463S.PB801 Драйвер: SN51DP ~300 мА
🔧
Драйвер SN51DP. Датчик тока рядом с LED-разъёмом.

Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 30–40%
📷
Фото платы
P75-2841V6.0
Hoffson A40FHD200T2S (40")
БП: P75-2841V6.0 Драйвер: OB3353CP ~350 мА
🔧
Драйвер OB3353CP. Увеличить ISET-резистор или удалить 1 R из датчика тока.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
TP.MS3663S.PB818
Asano 32LH1030 / 32LH1110T (32", TP.MS3663S.PB818)
БП: TP.MS3663S.PB818 Драйвер: OB3353CP ~280 мА
Также: ASANO 32LH10120S. Расширяет список к уже имеющейся карточке TP.MS3663S.PB818.
🔧
Драйвер OB3353CP. Датчик тока: 3 R параллельно (1,5+1,5+2,2 Ом). Удалить R 2,2 Ом.
✓ Результат: удалить R 2,2 Ом, ток ↓ ~30%
📷
Фото платы
TP.HV530.PB801
ТВ на плате TP.HV530.PB801 (бюджетные бренды)
БП: TP.HV530.PB801 Драйвер: встроен ~300 мА
🔧
Датчик тока на MainBoard. Удалить 1 R из параллельной сборки у LED-разъёма.
✓ Рекомендация: снижение тока на 25–40%
📷
Фото платы
TP.MS3463S.PB801
ТВ на плате TP.MS3463S.PB801 (бюджетные бренды)
БП: TP.MS3463S.PB801 Драйвер: SN51DP / OB3353 ~300 мА
Также: Bravis, DEXP, Erisson и др.
🔧
Удалить 1 R из датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 30–40%
📷
Фото платы
JUC7.820.00251918
ТВ на плате JUC7.820.00251918 (бюджетные бренды)
БП: JUC7.820.00251918 Драйвер: BIT3367A ~250 мА
Также: Bravis, JVC и др.
🔧
Драйвер BIT3367A. Удалить 1 R из датчика тока (вывод INN).
✓ Рекомендация: снижение тока на 30–50%
📷
Фото платы
TP.MT5510S.PB802
Vinga S32HD21B / TP.MT5510S.PB802 (32")
БП: TP.MT5510S.PB802 Драйвер: встроен 600 мА
🔧
Токозадающие R: 1,5+1,5+1,6+1,6 Ом (4 шт. параллельно).

Исключить 2 R (1R60 + 1R50) → ток с 600 до 310 мА.
✓ Результат: 600 → 310 мА (удалить 1R60 + 1R50)
📷
Фото платы
TP.MS3686.PC821
Vinga L55UHD20G (55", TP.MS3686.PC821)
БП: TP.MS3686.PC821 Драйвер: встроен 550 мА
🔧
Токозадающие R: 1,6×4 + 2,2 Ом (5 шт. параллельно).

Исключить 2 × 1R60 → ток с 550 до 330 мА.
✓ Результат: 550 → 330 мА (удалить 2 × 1R60)
📷
Фото платы
MSD3663M2C1
Panasonic TX-24GR300 (24", MSD3663M2C1)
БП: MSD3663M2C1 Драйвер: AL3353 ~300 мА
🔧
Драйвер AL3353. Метод аналогичен Haier CV6681-B42: удалить 1 R из сборки датчика тока.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
TNP4G572
Panasonic TX-32DR400 (32", TNP4G572)
БП: TNP4G572 Драйвер: BL0100A ~300 мА
🔧
Драйвер BL0100A. Датчик тока — низкоомные R рядом с LED-разъёмом.

Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
P75-2841V6.1
Econ EX-40FS001B (40", P75-2841V6.1)
БП: P75-2841V6.1 Драйвер: OB3353CP ~350 мА
Также: 3 планки × 8 LED, 6V. 2 линии по 4 последовательно.
🔧
Драйвер OB3353CP. Увеличить ISET-резистор или удалить 1 R из датчика тока.
✓ Рекомендация: снижение тока на 25–35%
📷
Фото платы
CV59SH-U39
Elenberg 40" (CV59SH-U39)
БП: CV59SH-U39 Драйвер: BIT3267 290 мА
Также: 8 линеек: 4×3 + 4×5 LED, 6V.
🔧
Драйвер BIT3267. Удалить резисторы из датчика тока → 290 до 140 мА.
✓ Результат: 290 → 140 мА
📷
Фото платы
MS34631-ZC01-01
Haier (MS34631-ZC01-01, драйвер OB3350CP)
БП: MS34631-ZC01-01 Драйвер: OB3350CP 500 мА
🔧
Ток 500 мА — сильно завышен! Датчик тока: PR55, PR56, PR57. Удалить 1 из трёх (оставить 2,2 Ом, убрать 1R0) — ток ↓ до 140 мА.
✓ Результат: 500 → 140 мА (удалить R 1R0)
📷
Фото платы
5800-A6M31G-GP00 (V1P10)
Goldstar LT-32T450R (32")
БП: 5800-A6M31G-GP00 (V1P10) Драйвер: MP3398 295 мА
Также: Панель: RDL32HY. Подсветка: 3 × 5800-W323001-3P00.
🔧
Драйвер MP3398. Регулировка через ISET. Изменить номинал ISET-резистора — ток с 295 до 230 мА.
✓ Результат: 295 → 230 мА (через ISET MP3398)
📷
Фото платы
FSP155-2PSZ01
Vizio E500d-A0 (50", US-модель)
БП: FSP155-2PSZ01 Драйвер: BD9285F (IC300, IC400) 420 мА
🔧
Драйвер BD9285F. ISENSE резисторы — 4 × 12 Ом. Заменить на 4 × 20 Ом — ток ↓ с 420 до 300 мА.
✓ Результат: 420 → 300 мА (ISENSE: 4×12Ом → 4×20Ом)
📷
Фото платы
встроен в MainBoard
HELIX HTV-324L (V2M02, 32")
БП: встроен в MainBoard Драйвер: встроен ~280 мА
🔧
Датчик тока рядом с LED-разъёмом. Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 30–40%
📷
Фото платы
TP.S512.PB83
ТВ на плате TP.S512.PB83 (бюджетные 40")
БП: TP.S512.PB83 Драйвер: SN51DP 280 мА
Также: Панель: LVF400SSDE. Подсветка: RF-BS400E32-0901S.
🔧
Драйвер SN51DP. Датчик тока — 4 параллельных R. Удалить 2 из 4 — ток с 280 до 140 мА.
✓ Результат: 280 → 140 мА (удалить 2 из 4 R)
📷
Фото платы
40-MT55CD-MAC2HG
ТВ на плате 40-MT55CD-MAC2HG (TCL/Thomson)
БП: 40-MT55CD-MAC2HG Драйвер: встроен ~350 мА
Также: TCL, Thomson бюджетные модели.
🔧
Датчик тока рядом с LED-разъёмом. Удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
40-MT56S1-MAE2LG
ТВ на плате 40-MT56S1-MAE2LG (TCL/Thomson)
БП: 40-MT56S1-MAE2LG Драйвер: встроен ~350 мА
🔧
Удалить 1 R из датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
40-RT51R1-MAB2HG
ТВ на плате 40-RT51R1-MAB2HG (TCL)
БП: 40-RT51R1-MAB2HG Драйвер: встроен ~350 мА
Также: TCL Smart TV серия.
🔧
Удалить 1 R из датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
5800-A8R30T-0P00
ТВ на плате 5800-A8R30T-0P00 (Skyworth/бюджетные)
БП: 5800-A8R30T-0P00 Драйвер: встроен ~350 мА
Также: Skyworth, Erisson и др.
🔧
Увеличить датчик тока — удалить 1 R из параллельной сборки.
✓ Рекомендация: снижение тока на 25–30%
📷
Фото платы
5800-A9K02T-0P00
ТВ на плате 5800-A9K02T-0P00 (Skyworth/бюджетные)
БП: 5800-A9K02T-0P00 Драйвер: встроен ~400 мА
🔧
Удалить 1 R из датчика тока у LED-разъёма.
✓ Рекомендация: снижение тока на 25–35%

Нужен ремонт подсветки телевизора?

Заменим подсветку и сделаем доработку БП с уменьшением тока. Гарантия до 90 дней.

📞 +7 (967) 140-85-85
